تصوّر بيانات مسحك

طقم مقياس التدرج DIY فقط

ينطبق هذا الدليل حصراً على طقم مقياس التدرج DIY من FG Sensors. تستخدم المستشعرات ومسجّلات البيانات الأخرى سير عمل مختلفة.

يلتقط طقم مقياس التدرج DIY من FG Sensors بيانات المجال المغناطيسي أثناء المسح الأرضي. بعد اكتمال مسحك، ترفع ملف البيانات الخام إلى PolarWave Data — منصة تعتمد على المتصفح — التي تتولى المعالجة وتمنحك ثلاث طرق قوية لاستكشاف نتائجك:

  • نموذج سطح ثلاثي الأبعاد — عرض تفاعلي يُظهر العمق وشكل الشذوذات
  • خريطة لونية ثنائية الأبعاد — منظر مسطح من الأعلى للتحليل المكاني
  • تراكب الخريطة — مسحك مُضاف على خريطة أقمار صناعية مباشرة باستخدام إحداثيات GPS

ما تحتاجه​

  • مسح مكتمل — ملف بيانات خام مُصدَّر من طقم مقياس التدرج DIY
  • متصفح ويب حديث (Chrome أو Firefox أو Edge أو Safari)
  • حساب PolarWave Data على polarwave.app
  • بيانات GPS مضمّنة في ملفك — مطلوبة لعرض الخريطة (تتضمنها معظم صادرات الطقم تلقائياً)

الخطوة 1: إنشاء حساب PolarWave Data​

PolarWave Data هي منصة الويب المستخدمة لمعالجة وتصوّر البيانات من طقم FG Sensors. لا حاجة إلى تثبيت برامج.

  1. افتح متصفحك وانتقل إلى polarwave.app
  2. انقر Sign Up لإنشاء حساب مجاني، أو Sign In إذا كان لديك حساب بالفعل
  3. بعد تسجيل الدخول، ستظهر لوحة التحكم الرئيسية مع مكتبة بياناتك

الخطوة 2: تصدير ملف بياناتك من الطقم​

قبل الرفع، تأكد من جاهزية ملف بياناتك:

  • تنسيق الملف: يقبل PolarWave Data تنسيق الإخراج القياسي من طقم FG Sensors. يُحفظ الملف عادةً مباشرةً على بطاقة SD أو يُنقل عبر USB.
  • GPS: تأكد من أن تسجيل GPS كان نشطاً أثناء مسحك. بدون إحداثيات GPS، لن يكون عرض الخريطة متاحاً.
  • اسم الملف: احتفظ باسم الملف الأصلي — يساعد PolarWave Data على الكشف التلقائي عن نوع الجهاز.
تلميح

إذا لم تكن متأكداً من تسجيل GPS، افتح الملف في محرر نصوص وابحث عن أعمدة خط العرض/خط الطول أو جمل NMEA بالقرب من الأعلى.

الخطوة 3: الرفع إلى PolarWave Data​

  1. من لوحة تحكم PolarWave Data، انقر Magnetometer في قائمة التنقل اليسرى.

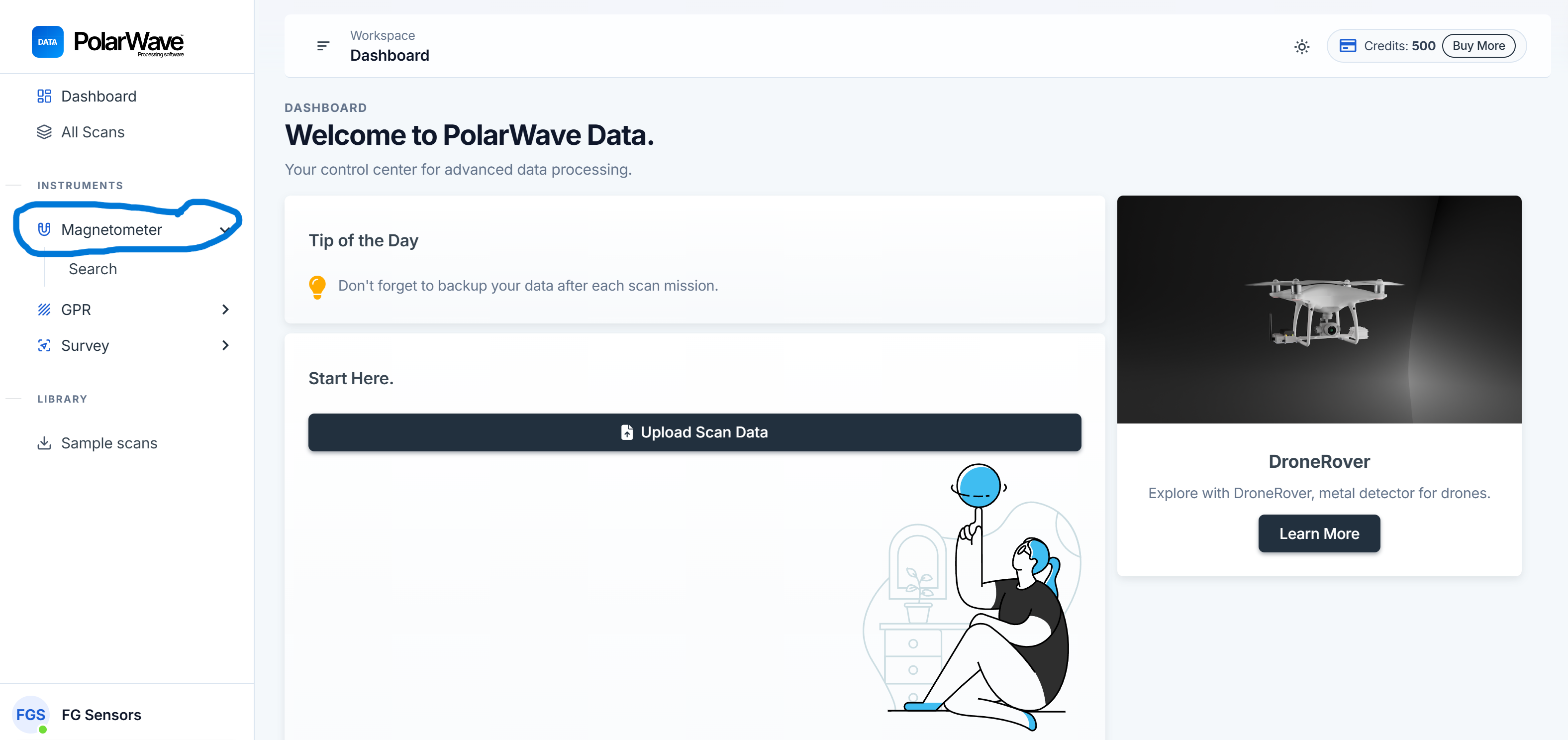

لوحة تحكم PolarWave Data — انقر Magnetometer في الشريط الجانبي الأيسر تحت Instruments

  1. انقر زر Search لفتح لوحة الرفع.

  2. انقر Select File — أو اسحب وأفلت ملف بياناتك مباشرةً في منطقة الرفع.

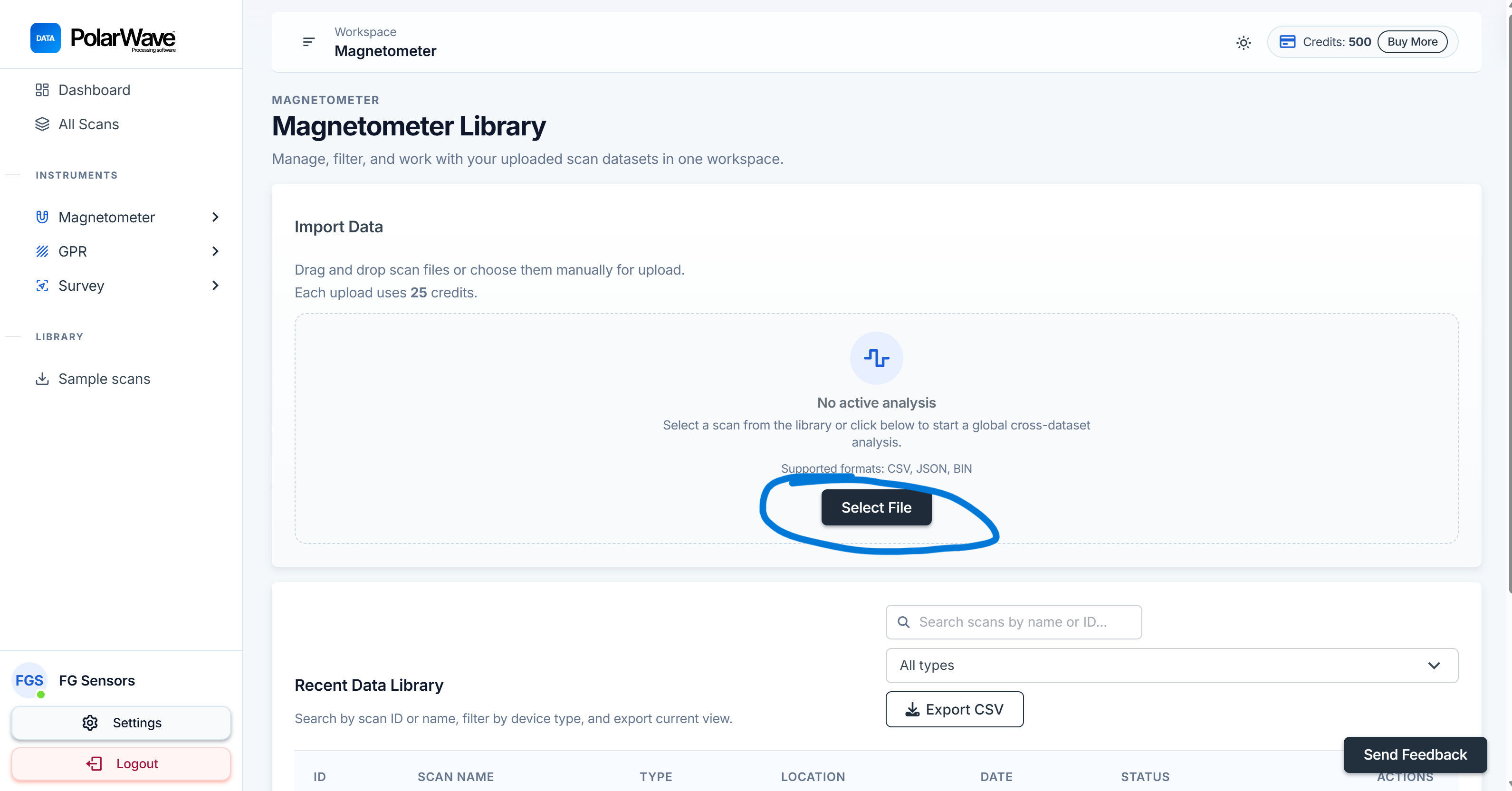

مكتبة مغناطيسومتر PolarWave Data — انقر Select File لرفع مسحك

  1. في القائمة المنسدلة Device Type، حدد نموذج طقم FG Sensors الخاص بك.

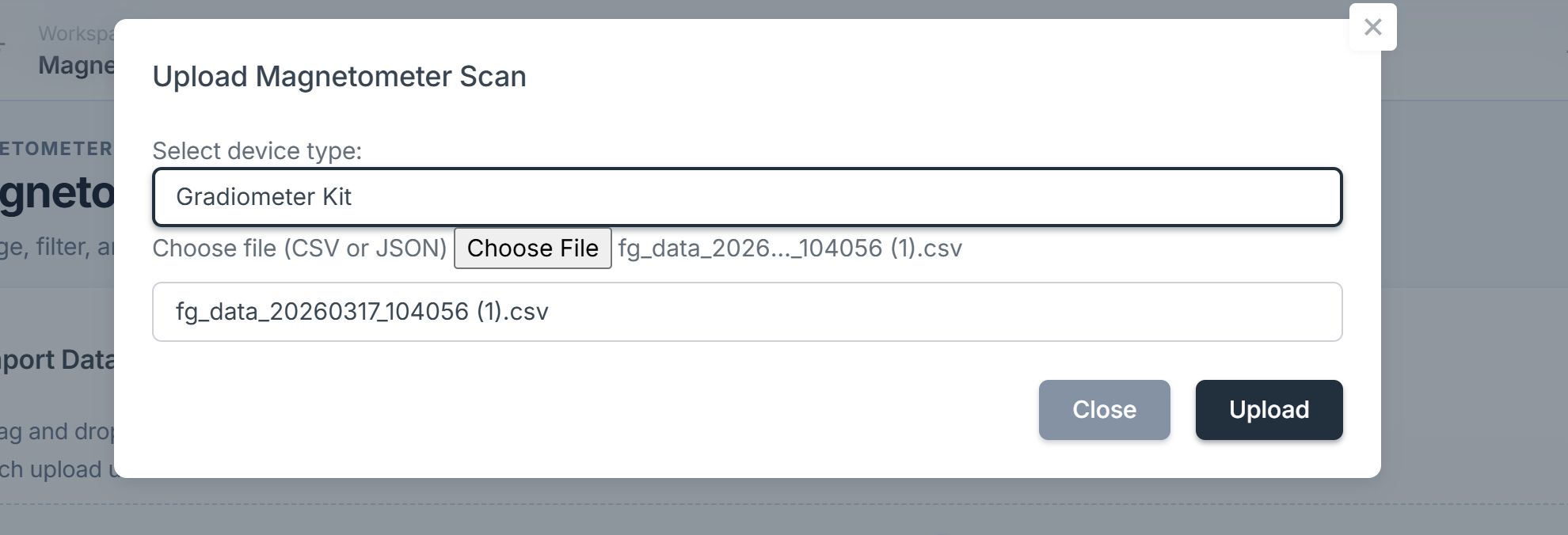

مربع حوار رفع مسح مغناطيسي — حدد نوع الجهاز واختر ملفك إذا لم تكن متأكداً، اتركه غير محدد — سيحدد PolarWave Data التنسيق تلقائياً.

  1. انقر Upload. ستظهر شريط تقدم أثناء نقل الملف ومعالجته.
  2. بعد الاكتمال، سيظهر مسحك كإدخال جديد في Data Library.

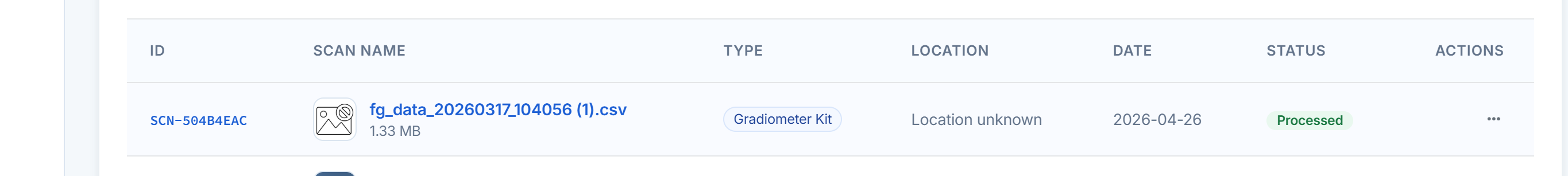

PolarWave Data — إدخال المسح في Data Library بعد الرفع الناجح

ملاحظة

تعتمد مدة المعالجة على حجم الملف. تنتهي معظم مسوحات طقم FG Sensors خلال ثوانٍ إلى دقيقة.

الخطوة 4: فتح مسحك​

  1. في Data Library، انقر على اسم مسحك المرفوع حديثاً.
  2. سيفتح العارض الرئيسي مُظهراً مسحك في عرض ثلاثي الأبعاد بشكل افتراضي — عرض سطح ثلاثي الأبعاد للبيانات المغناطيسية.
  3. أسفل النموذج ثلاثي الأبعاد ستجد رسماً بيانياً أحادي الأبعاد يُظهر الإشارة الخام على طول كل خط مسح. استخدمه للكشف السريع عن الشذوذات القوية.

تابع إلى عرض مسحك ثلاثياً وعلى الخريطة للتفاعل مع نتائجك.
