可视化您的勘测数据

仅适用于DIY梯度仪套件

本指南专门适用于 FG Sensors DIY梯度仪套件。其他传感器和记录仪使用不同的工作流程。

FG Sensors DIY梯度仪套件在地面勘测过程中采集磁场数据。勘测完成后，您可以将原始数据文件上传到 PolarWave Data —— 一个基于浏览器的平台 —— 该平台负责数据处理，并为您提供三种强大的方式来探索勘测结果：

• 3D表面模型 —— 交互式渲染，显示异常体的深度和形状
• 2D色彩图 —— 用于空间分析的平面俯视图
• 地图叠加 —— 利用GPS坐标将扫描结果叠加到实时卫星地图上

所需条件

• 已完成的勘测 —— 从DIY梯度仪套件导出的原始数据文件
• 现代网络浏览器（Chrome、Firefox、Edge或Safari）
• 在 polarwave.app 注册的PolarWave Data账户
• 文件中嵌入的GPS数据 —— 地图视图所必需（大多数套件导出文件会自动包含此数据）

---

步骤一：创建您的PolarWave Data账户

PolarWave Data是用于处理和可视化FG Sensors套件数据的网络平台，无需安装任何软件。

1. 打开浏览器，访问 polarwave.app
2. 点击 Sign Up 创建免费账户，或点击 Sign In（如果您已有账户）。
3. 登录后，您将看到包含数据库的主控制台。

---

步骤二：从套件导出数据文件

上传前，请确保您的数据文件已准备就绪：

• 文件格式： PolarWave Data接受FG Sensors套件的标准输出格式。文件通常直接保存到SD卡或通过USB传输。
• GPS： 确认勘测期间GPS记录功能处于启用状态。没有GPS坐标，地图视图将无法使用。
• 文件名： 保留原始文件名 —— 这有助于PolarWave Data自动识别设备类型。

提示

如果您不确定GPS数据是否已被记录，请用文本编辑器打开文件，查看顶部附近是否有经纬度列或NMEA语句。

---

步骤三：上传到PolarWave Data

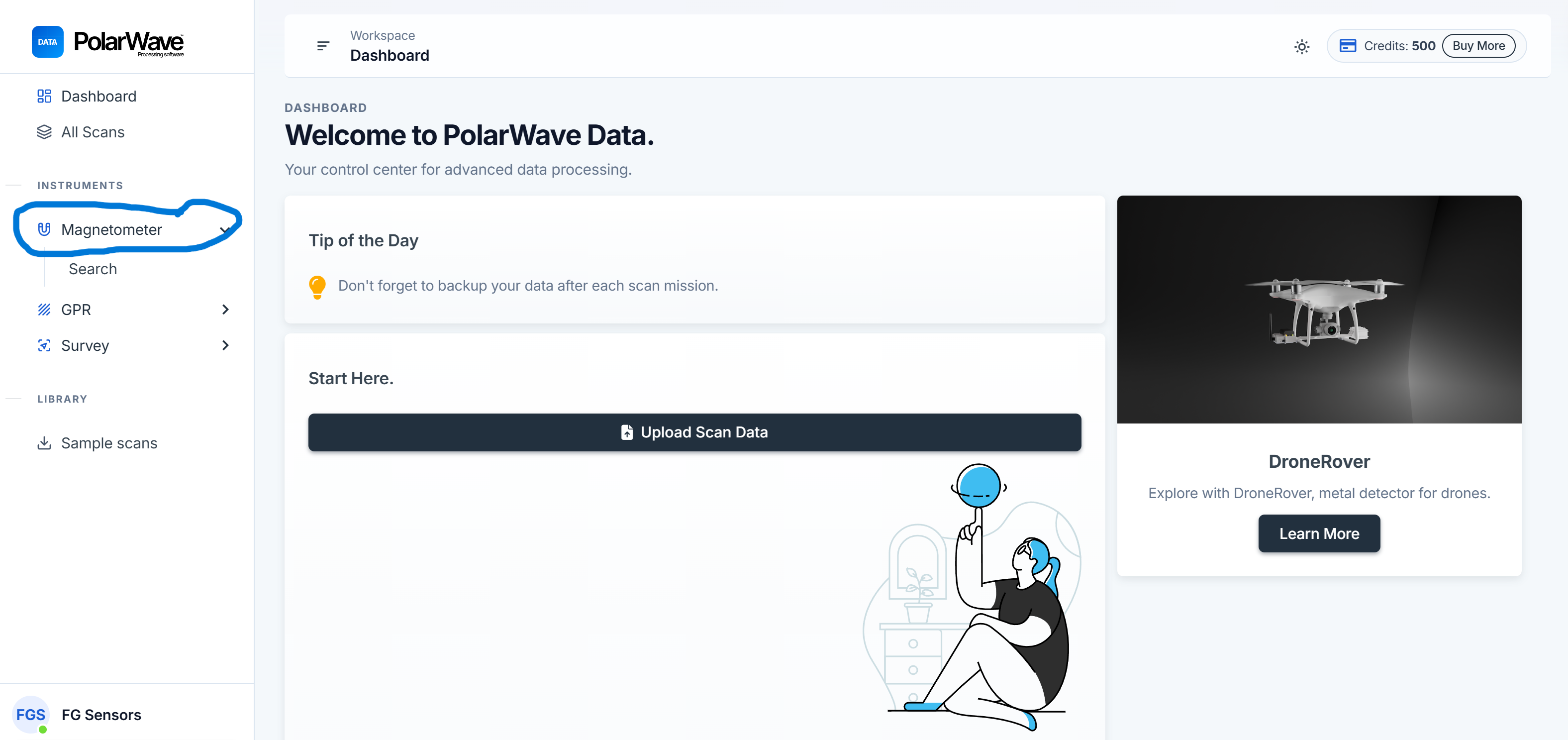

1. 在PolarWave Data控制台中，点击左侧导航菜单中的 Magnetometer。

2. 点击 Search 按钮以打开上传面板。

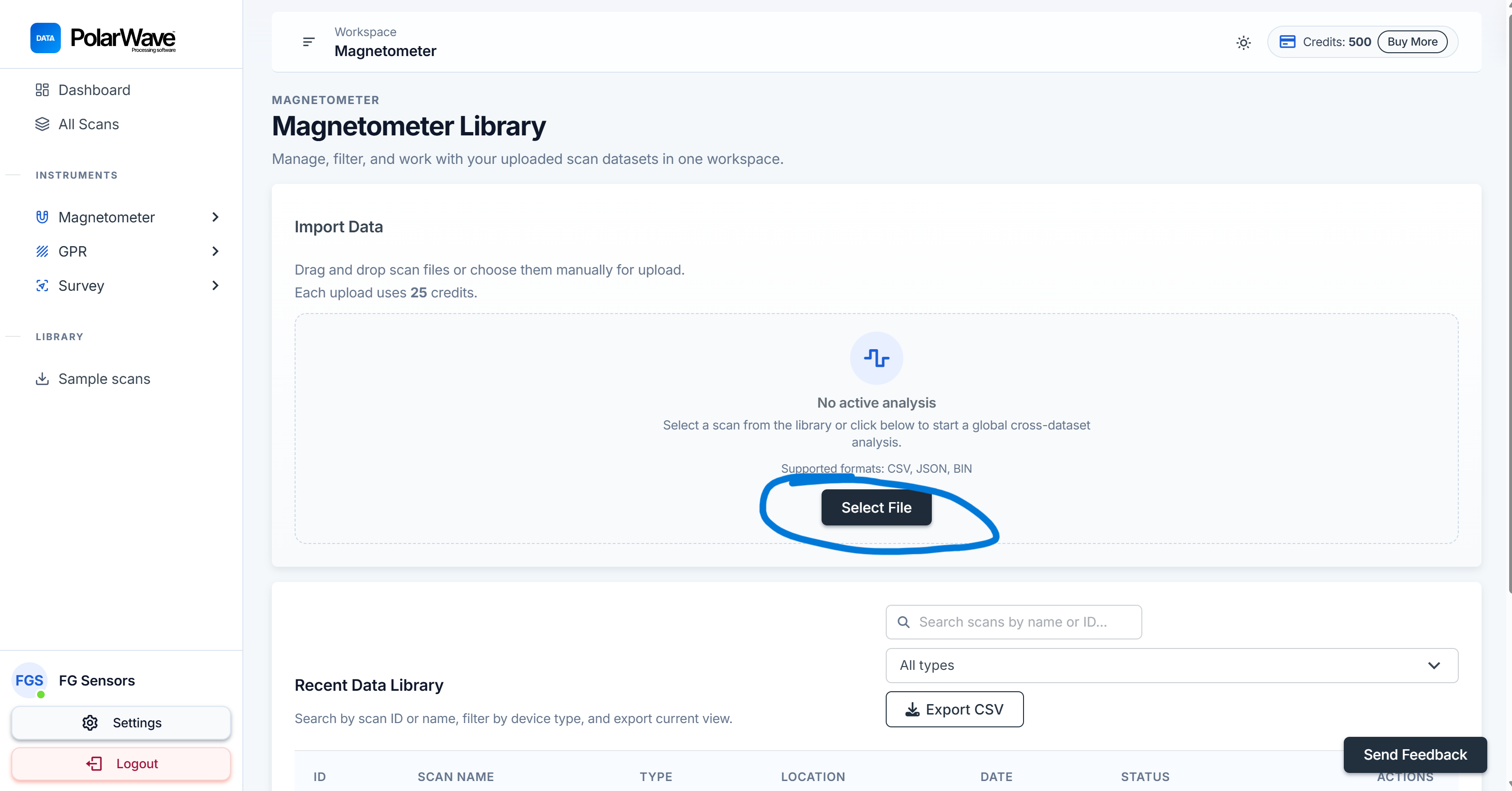

3. 点击 Select File —— 或直接将数据文件拖放到上传区域。

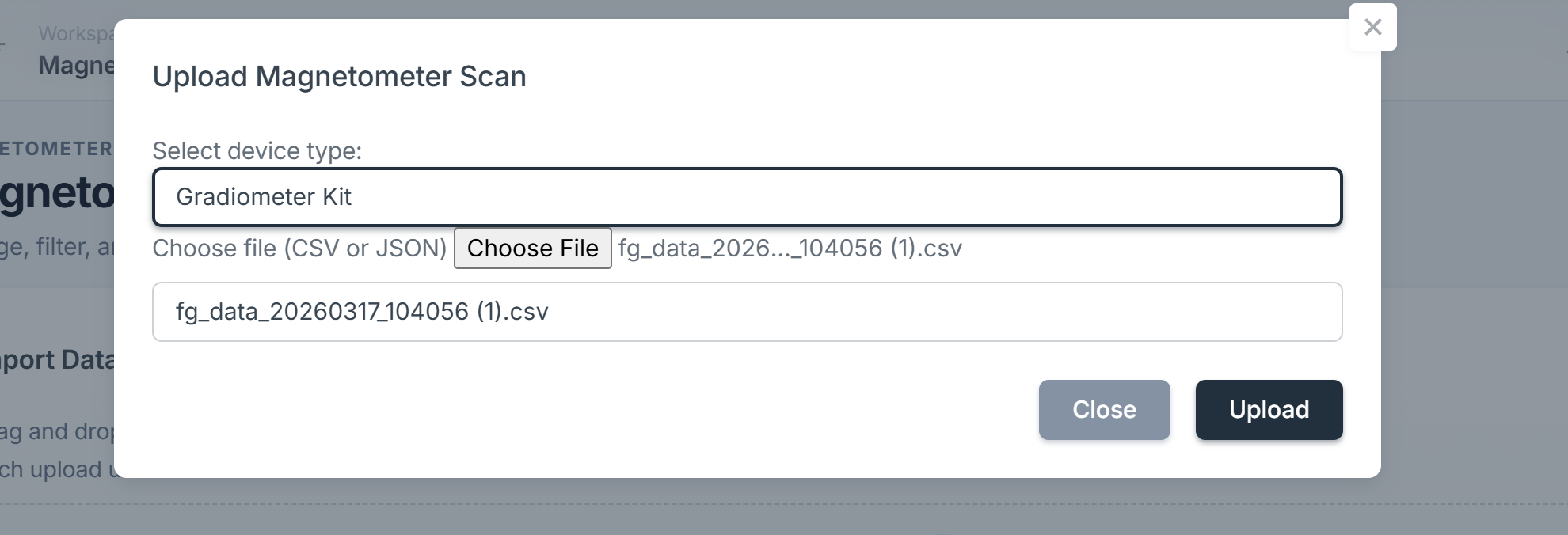

4. 在 Device Type 下拉菜单中，选择您的FG Sensors套件型号。如果不确定，请保持默认 —— PolarWave Data会自动识别文件格式。

5. 点击 Upload。文件传输和处理过程中将显示进度条。

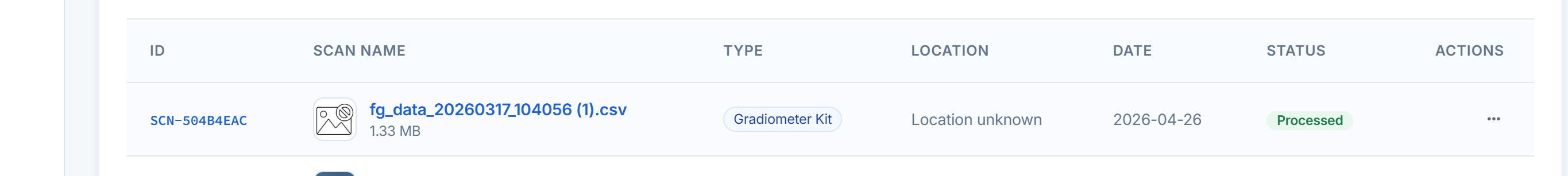

6. 完成后，您的勘测将作为新条目出现在 Data Library 中。

备注

处理时间取决于文件大小。来自FG Sensors套件的大多数勘测文件可在几秒到一分钟内完成处理。

---

步骤四：打开您的扫描文件

1. 在数据库中，点击您新上传的勘测文件名称。
2. 主查看器将默认以 3D视图 打开 —— 即磁场数据的三维表面渲染图。
3. 3D模型下方将显示 1D图表，展示每条勘测线的原始信号。使用此图可快速发现强异常体。

继续阅读 在3D中查看扫描结果及地图，以与您的结果进行交互。
