تصوّر بيانات مسحك

FGA Logger فقط

ينطبق هذا الدليل حصراً على FG Sensors FGA Logger. تستخدم المستشعرات ومسجّلات البيانات الأخرى سير عمل مختلفة.

يلتقط FG Sensors FGA Logger بيانات المجال المغناطيسي عبر مستشعري فلاكسغيت يصلان إلى اثنين أثناء المسح الأرضي. بعد اكتمال مسحك، ترفع ملف البيانات الخام إلى PolarWave Data — منصة تعتمد على المتصفح — التي تتولى المعالجة وتمنحك ثلاث طرق قوية لاستكشاف نتائجك:

  • نموذج سطح ثلاثي الأبعاد — عرض تفاعلي يُظهر العمق وشكل الشذوذات
  • خريطة لونية ثنائية الأبعاد — منظر مسطح من الأعلى للتحليل المكاني
  • تراكب الخريطة — مسحك مُضاف على خريطة أقمار صناعية مباشرة باستخدام إحداثيات GPS

ما تحتاجه​

  • مسح مكتمل — ملف بيانات خام مُصدَّر من FGA Logger
  • متصفح ويب حديث (Chrome أو Firefox أو Edge أو Safari)
  • حساب PolarWave Data على polarwave.app
  • بيانات GPS مضمّنة في ملفك — مطلوبة لعرض الخريطة (تتضمنها معظم صادرات الطقم تلقائياً)

الخطوة 1: إنشاء حساب PolarWave Data​

PolarWave Data هي منصة الويب المستخدمة لمعالجة وتصوّر البيانات من FGA Logger. لا حاجة إلى تثبيت برامج.

  1. افتح متصفحك وانتقل إلى polarwave.app
  2. انقر Sign Up لإنشاء حساب مجاني، أو Sign In إذا كان لديك حساب بالفعل
  3. بعد تسجيل الدخول، ستظهر لوحة التحكم الرئيسية مع مكتبة بياناتك

الخطوة 2: تصدير ملف بياناتك من المسجّل​

قبل الرفع، تأكد من جاهزية ملف بياناتك:

  • تنسيق الملف: يقبل PolarWave Data تنسيق الإخراج القياسي من FGA Logger. يُحفظ الملف عادةً مباشرةً على بطاقة SD أو يُنقل عبر USB.
  • GPS: تأكد من أن تسجيل GPS كان نشطاً أثناء مسحك. بدون إحداثيات GPS، لن يكون عرض الخريطة متاحاً.
  • اسم الملف: احتفظ باسم الملف الأصلي — يساعد PolarWave Data على الكشف التلقائي عن نوع الجهاز.
تلميح

إذا لم تكن متأكداً من تسجيل GPS، افتح الملف في محرر نصوص وابحث عن أعمدة خط العرض/خط الطول أو جمل NMEA بالقرب من الأعلى.

الخطوة 3: الرفع إلى PolarWave Data​

  1. من لوحة تحكم PolarWave Data، انقر Survey في قائمة التنقل اليسرى.

  2. انقر زر Search لفتح لوحة الرفع.

PolarWave Data — انقر Search لفتح لوحة الرفع

  1. انقر Select File — أو اسحب وأفلت ملف بياناتك مباشرةً في منطقة الرفع.

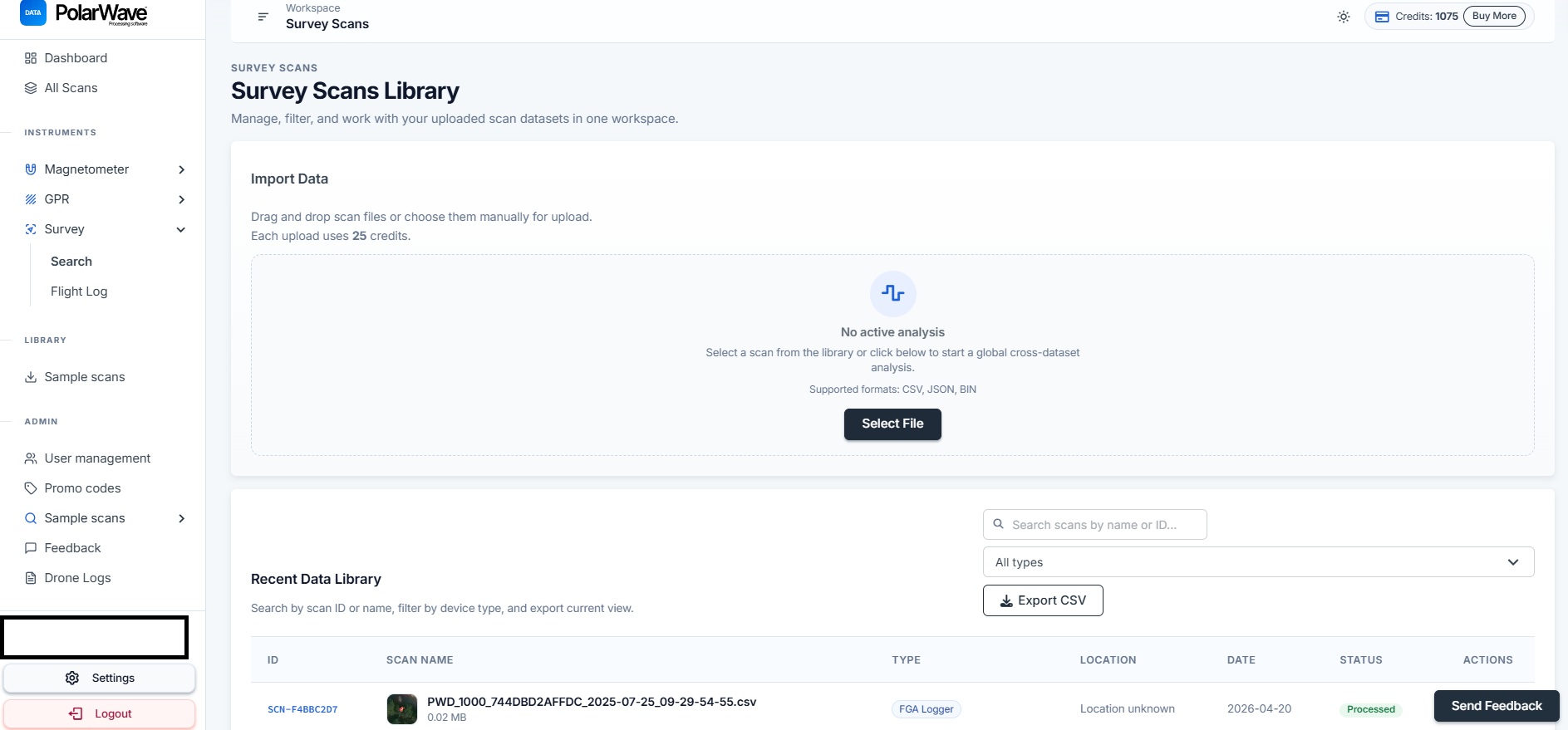

PolarWave Data — منطقة رفع Select File

  1. في القائمة المنسدلة Device Type، حدد نموذج FGA Logger. إذا لم تكن متأكداً، اتركه غير محدد — سيحدد PolarWave Data التنسيق تلقائياً.

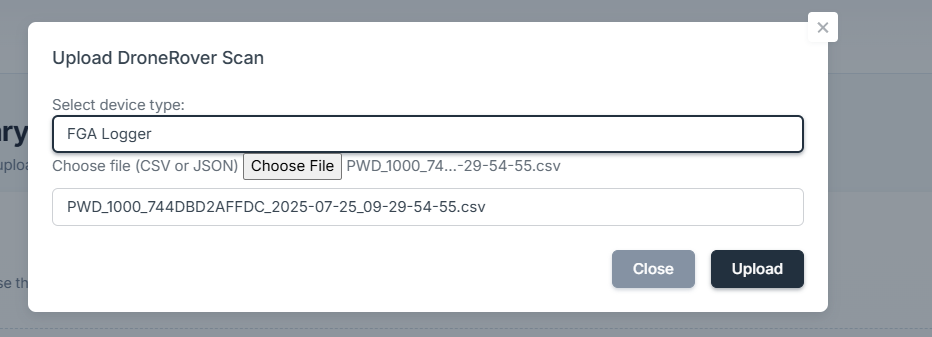

PolarWave Data — قائمة Device Type المنسدلة لـFGA Logger

  1. انقر Upload. ستظهر شريط تقدم أثناء نقل الملف ومعالجته.

  2. بعد الاكتمال، سيظهر مسحك كإدخال جديد في Data Library.

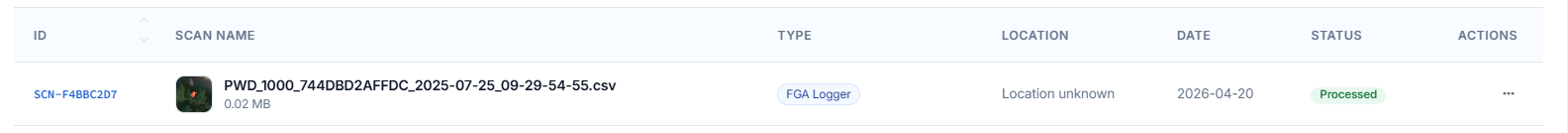

PolarWave Data — إدخال المسح في Data Library بعد الرفع الناجح

ملاحظة

تعتمد مدة المعالجة على حجم الملف. تنتهي معظم مسوحات FGA Logger خلال ثوانٍ إلى دقيقة.

الخطوة 4: فتح مسحك​

  1. في Data Library، انقر على اسم مسحك المرفوع حديثاً.
  2. سيفتح العارض في عرض Explorer افتراضياً — مسحك مُضاف على خريطة أقمار صناعية باستخدام مسار GPS.
  3. للتبديل إلى ثلاثي الأبعاد، انقر 3D View في الشريط الجانبي الأيسر تحت قسم Survey.

تابع إلى عرض مسحك ثلاثياً وعلى الخريطة للتفاعل مع نتائجك.
