Visualize os Dados do Seu Levantamento
Este guia aplica-se exclusivamente ao FG Sensors DIY Gradiometer Kit. Outros sensores e loggers utilizam fluxos de trabalho diferentes.
O FG Sensors DIY Gradiometer Kit captura dados de campo magnético durante um levantamento de campo. Após concluir o levantamento, você carrega o arquivo de dados brutos para o PolarWave Data — uma plataforma baseada em navegador — que processa os dados e oferece três formas poderosas de explorar os resultados:
- Modelo de superfície 3D — uma renderização interativa que mostra a profundidade e a forma das anomalias
- Mapa de cores 2D — uma vista plana de cima para baixo para análise espacial
- Sobreposição no mapa — o seu levantamento posicionado sobre um mapa de satélite ao vivo usando coordenadas GPS
O Que Você Precisa
- Um levantamento concluído — arquivo de dados brutos exportado do seu DIY Gradiometer Kit
- Um navegador moderno (Chrome, Firefox, Edge ou Safari)
- Uma conta no PolarWave Data em polarwave.app
- Dados GPS incorporados no arquivo — necessários para a vista de Mapa (a maioria das exportações do kit inclui isso automaticamente)
Passo 1: Crie Sua Conta no PolarWave Data
O PolarWave Data é a plataforma web utilizada para processar e visualizar dados do seu kit FG Sensors. Não é necessária instalação de software.
- Abra o navegador e acesse polarwave.app
- Clique em Sign Up para criar uma conta gratuita, ou em Sign In se já tiver uma.
- Após entrar, você verá o painel principal com a sua biblioteca de dados.
Passo 2: Exporte o Arquivo de Dados do Kit
Antes de fazer o upload, certifique-se de que o arquivo de dados está pronto:
- Formato do arquivo: O PolarWave Data aceita o formato de saída padrão do kit FG Sensors. O arquivo é normalmente salvo diretamente num cartão SD ou transferido via USB.
- GPS: Confirme que o registro de GPS estava ativo durante o levantamento. Sem coordenadas GPS, a vista de Mapa não estará disponível.
- Nome do arquivo: Mantenha o nome de arquivo original — isso ajuda o PolarWave Data a detectar automaticamente o tipo de dispositivo.
Se não tiver certeza se o GPS foi registrado, abra o arquivo num editor de texto e procure por colunas de latitude/longitude ou sentenças NMEA próximas ao início.
Passo 3: Carregue para o PolarWave Data

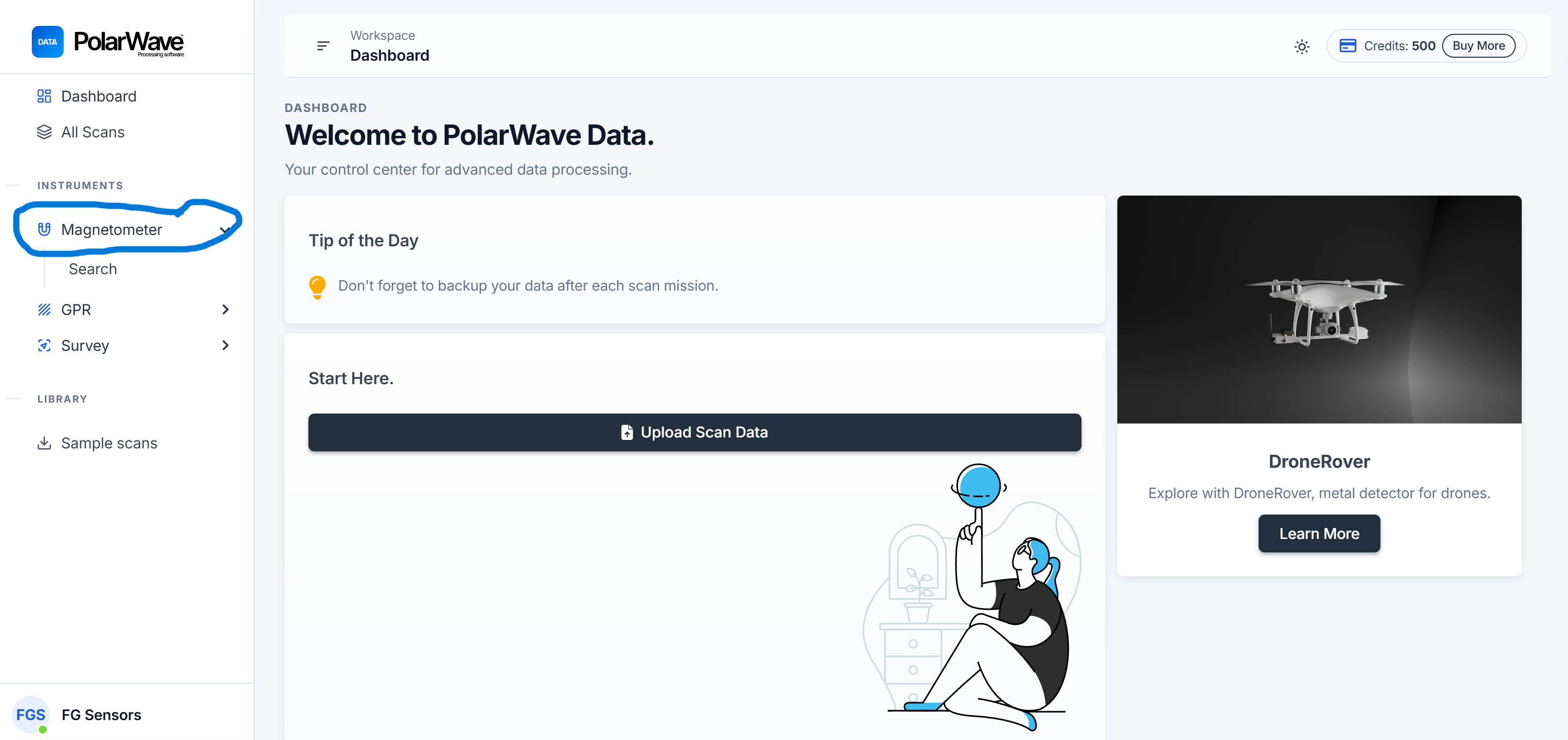

- No painel do PolarWave Data, clique em Magnetometer no menu de navegação à esquerda.
- Clique no botão Search para abrir o painel de upload.

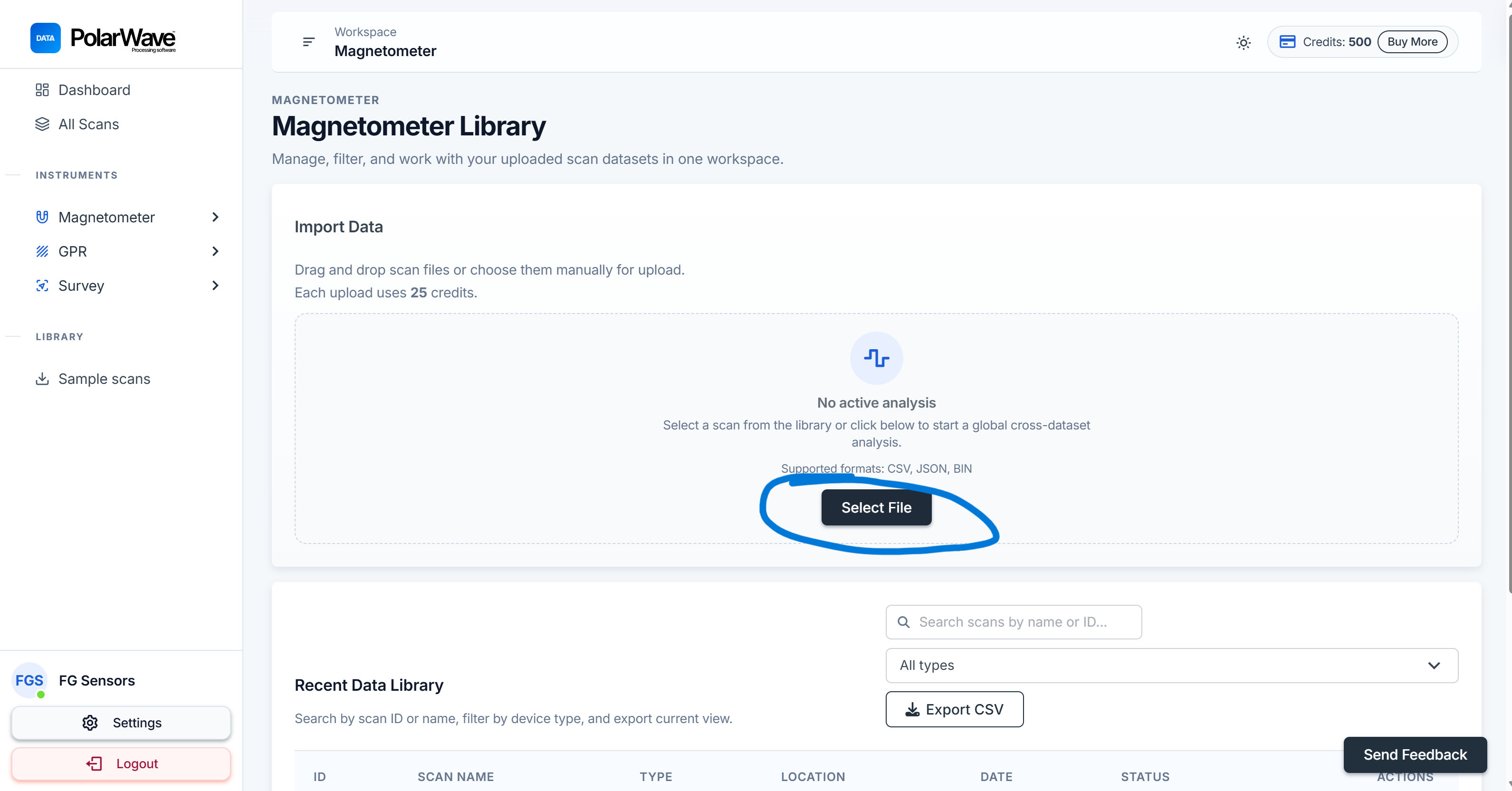

- Clique em Select File — ou arraste e solte o arquivo de dados diretamente na área de upload.

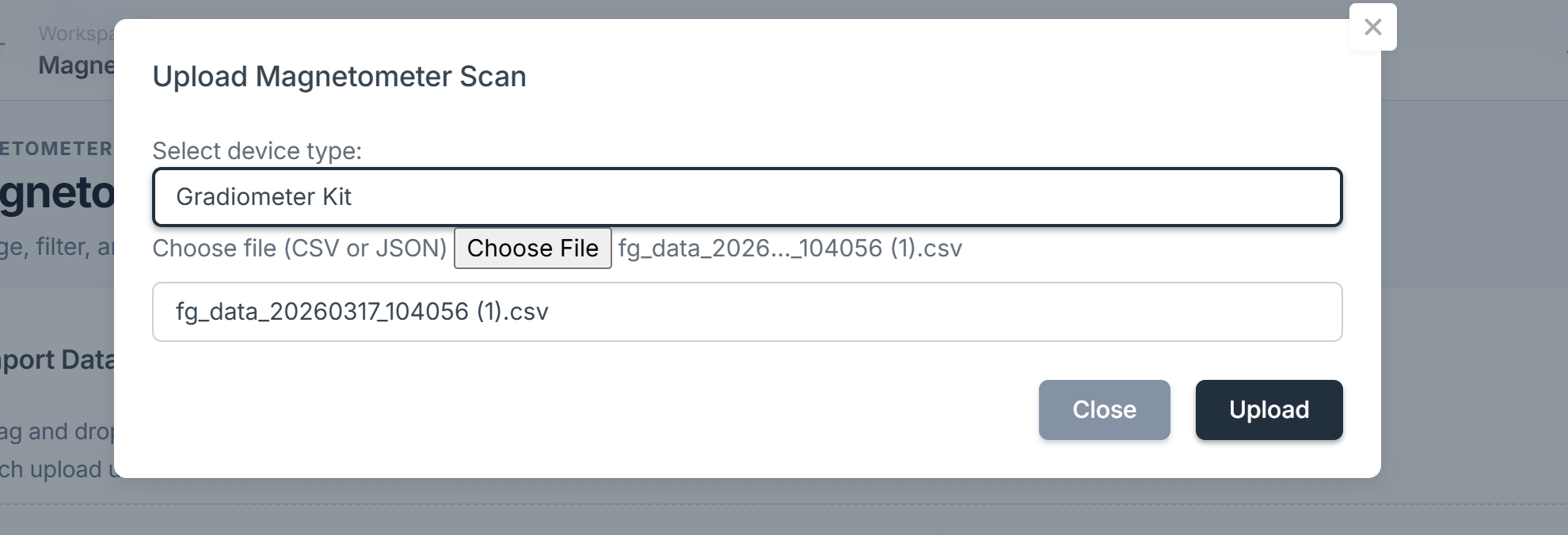

- No menu suspenso Device Type, selecione o modelo do seu kit FG Sensors. Se não tiver certeza, deixe sem selecionar — o PolarWave Data identificará o formato automaticamente.
- Clique em Upload. Uma barra de progresso será exibida enquanto o arquivo é transferido e processado.

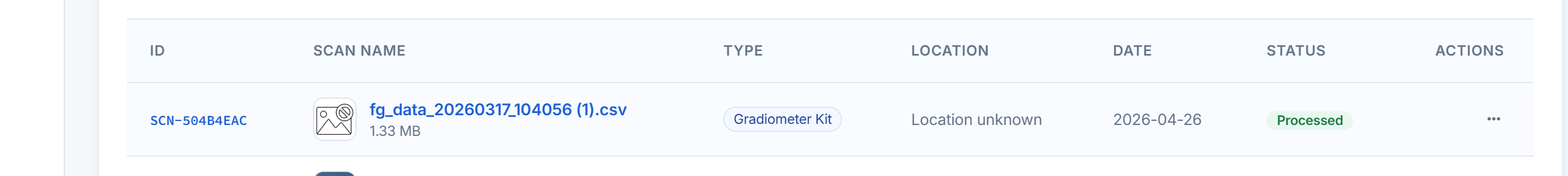

- Após a conclusão, o levantamento aparecerá como uma nova entrada na Data Library.
O tempo de processamento depende do tamanho do arquivo. A maioria dos levantamentos do kit FG Sensors é concluída em alguns segundos a um minuto.
Passo 4: Abra o Seu Levantamento
- Na Data Library, clique no nome do levantamento recém-carregado.
- O visualizador principal será aberto mostrando o levantamento na vista 3D por padrão — uma renderização de superfície tridimensional dos dados magnéticos.
- Abaixo do modelo 3D, você verá um gráfico 1D que mostra o sinal bruto ao longo de cada linha de levantamento. Use isso para identificar anomalias fortes rapidamente.
Continue em Ver o Seu Levantamento em 3D e no Mapa para interagir com os resultados.
