Visualisasikan Data Survei Anda

Hanya untuk DIY Gradiometer Kit

Panduan ini berlaku khusus untuk FG Sensors DIY Gradiometer Kit. Sensor dan logger lainnya menggunakan alur kerja yang berbeda.

FG Sensors DIY Gradiometer Kit menangkap data medan magnet selama survei lapangan. Setelah survei selesai, Anda mengunggah file data mentah ke PolarWave Data — platform berbasis browser — yang menangani pemrosesan dan memberi Anda tiga cara canggih untuk mengeksplorasi hasil Anda:

  • Model permukaan 3D — render interaktif yang menunjukkan kedalaman dan bentuk anomali
  • Peta warna 2D — tampilan atas-bawah yang datar untuk analisis spasial
  • Overlay peta — pemindaian Anda ditempatkan pada peta satelit langsung menggunakan koordinat GPS

Yang Anda Butuhkan​

  • Survei yang sudah selesai — file data mentah yang diekspor dari DIY Gradiometer Kit Anda
  • Browser web modern (Chrome, Firefox, Edge, atau Safari)
  • Akun PolarWave Data di polarwave.app
  • Data GPS yang tertanam dalam file Anda — diperlukan untuk tampilan Peta (sebagian besar ekspor kit menyertakan ini secara otomatis)

Langkah 1: Buat Akun PolarWave Data Anda​

PolarWave Data adalah platform web yang digunakan untuk memproses dan memvisualisasikan data dari kit FG Sensors Anda. Tidak diperlukan instalasi perangkat lunak.

  1. Buka browser Anda dan pergi ke polarwave.app
  2. Klik Sign Up untuk membuat akun gratis, atau Sign In jika Anda sudah memilikinya.
  3. Setelah masuk, Anda akan melihat dashboard utama dengan pustaka data Anda.

Langkah 2: Ekspor File Data Anda dari Kit​

Sebelum mengunggah, pastikan file data Anda siap:

  • Format file: PolarWave Data menerima format output standar dari kit FG Sensors. File biasanya disimpan langsung ke kartu SD atau ditransfer melalui USB.
  • GPS: Konfirmasi bahwa logging GPS aktif selama survei Anda. Tanpa koordinat GPS, tampilan Peta tidak akan tersedia.
  • Nama file: Pertahankan nama file asli — ini membantu PolarWave Data mendeteksi jenis perangkat secara otomatis.
tip

Jika Anda tidak yakin apakah GPS direkam, buka file di editor teks dan cari kolom lintang/bujur atau kalimat NMEA di bagian atas.

Langkah 3: Unggah ke PolarWave Data​

  1. Dari dashboard PolarWave Data, klik Magnetometer di menu navigasi kiri.

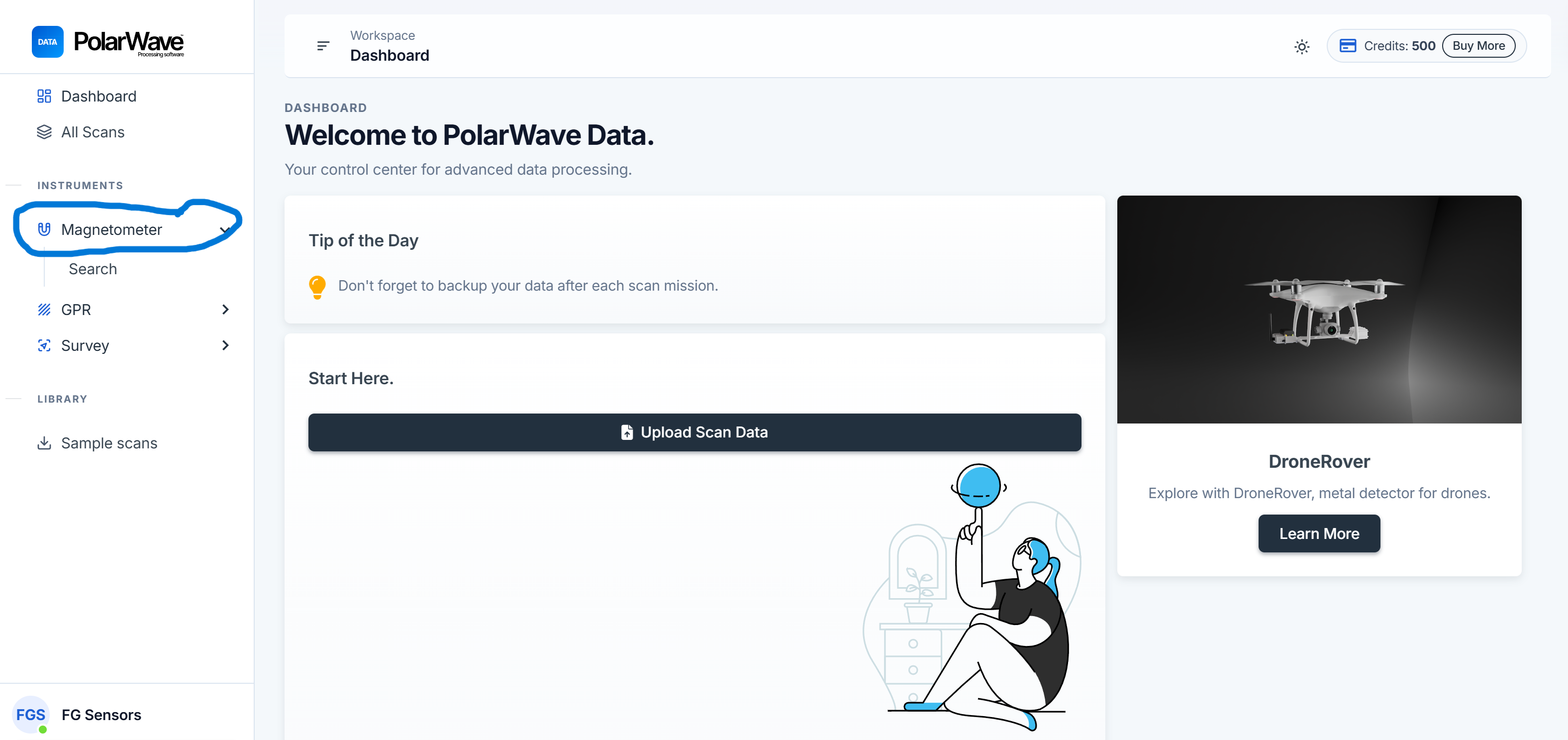

Dashboard PolarWave Data — klik Magnetometer di sidebar kiri di bawah Instruments

  1. Klik tombol Search untuk membuka panel unggah.

  2. Klik Select File — atau seret dan lepas file data Anda langsung ke area unggah.

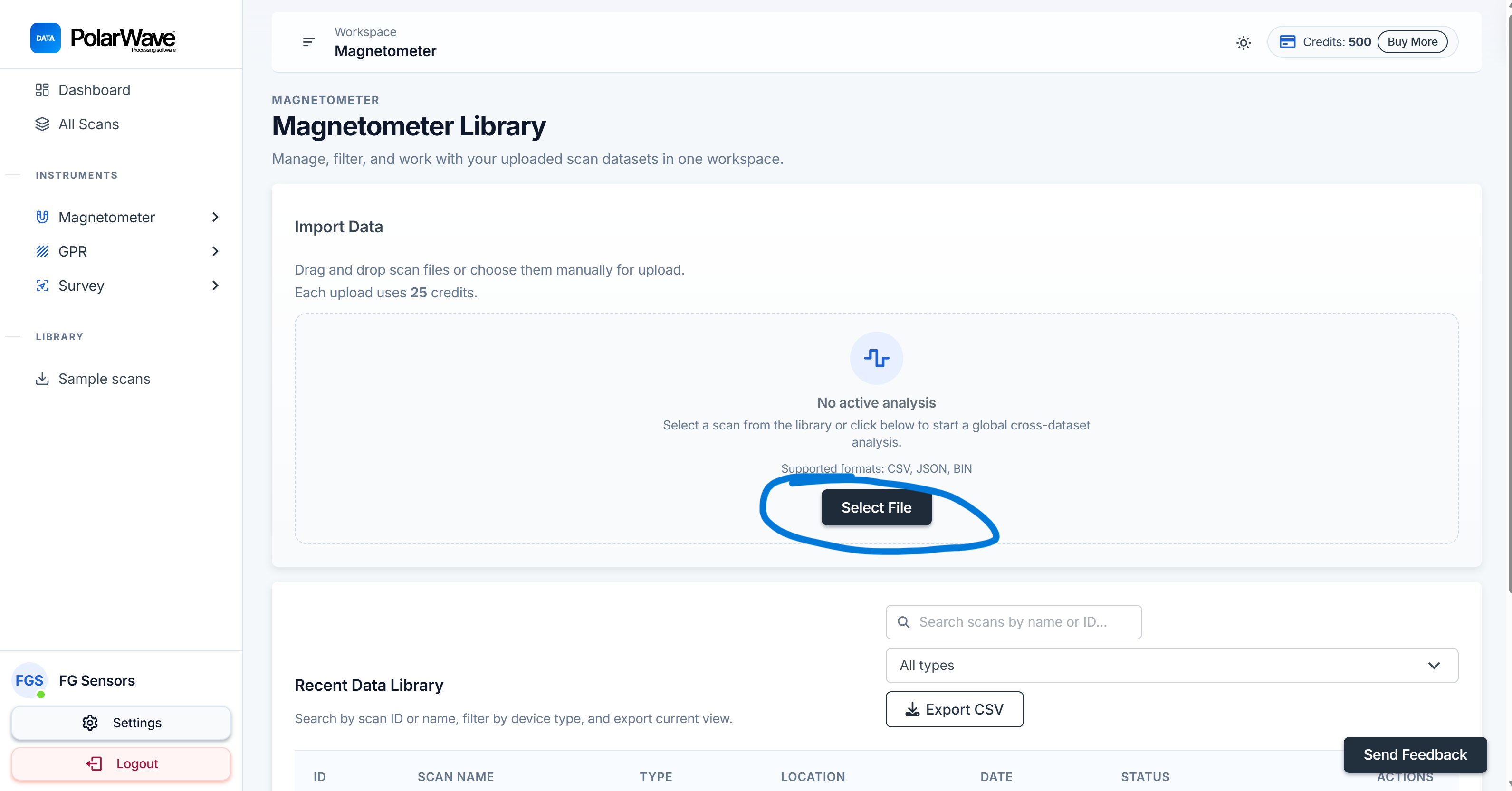

PolarWave Data Magnetometer Library — klik Select File untuk mengunggah pemindaian Anda

  1. Di dropdown Device Type, pilih model kit FG Sensors Anda.

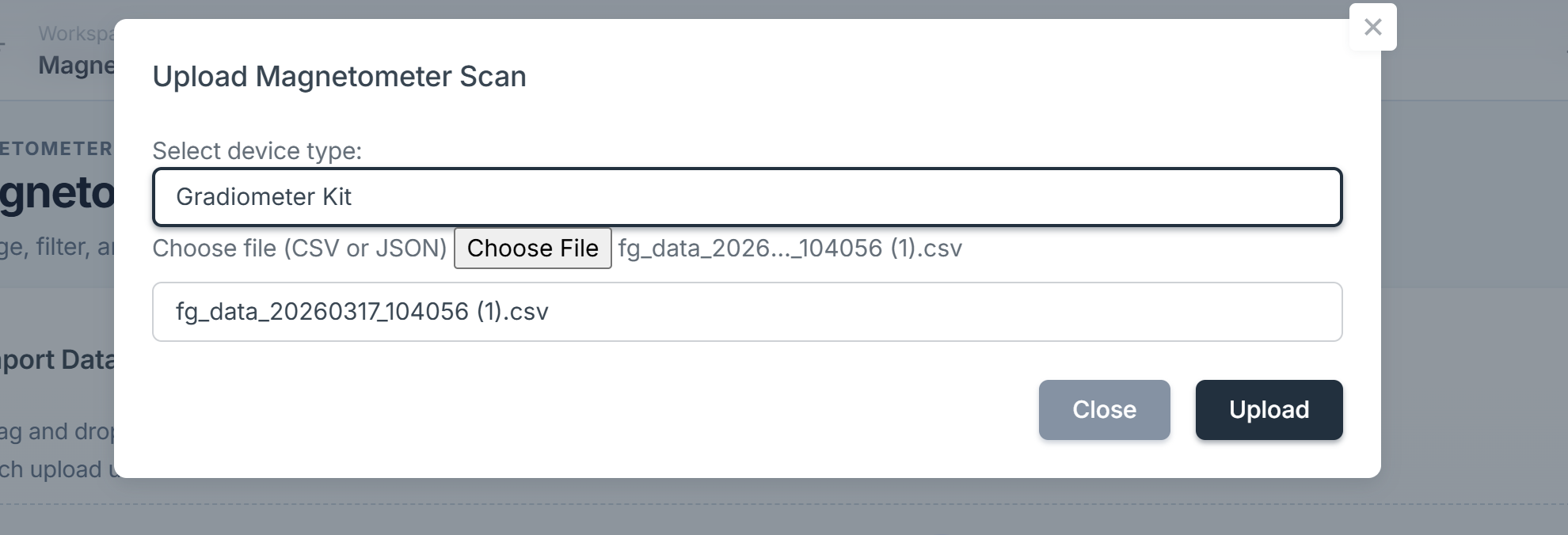

Dialog Upload Magnetometer Scan — pilih jenis perangkat dan pilih file Anda Jika Anda tidak yakin, biarkan tidak diatur — PolarWave Data akan mengidentifikasi formatnya secara otomatis. 5. Klik Upload. Bilah kemajuan akan muncul saat file ditransfer dan diproses. 6. Setelah selesai, survei Anda akan muncul sebagai entri baru di Data Library.

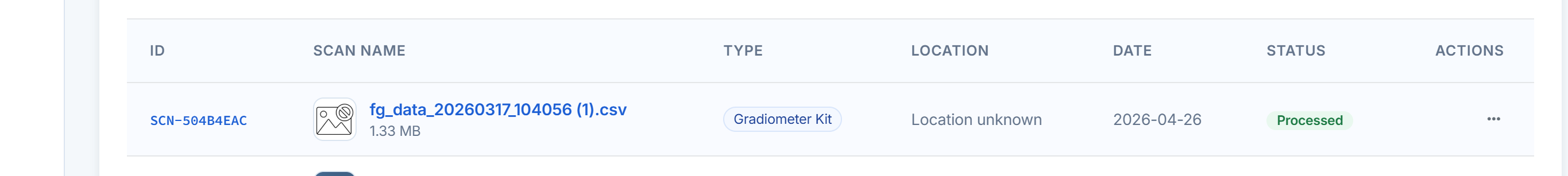

PolarWave Data — entri survei di Data Library setelah unggahan berhasil

catatan

Waktu pemrosesan tergantung pada ukuran file. Sebagian besar survei dari kit FG Sensors selesai dalam beberapa detik hingga satu menit.

Langkah 4: Buka Pemindaian Anda​

  1. Di Data Library, klik nama survei yang baru diunggah.
  2. Penampil utama akan membuka pemindaian Anda dalam tampilan 3D secara default — render permukaan tiga dimensi dari data magnetik.
  3. Di bawah model 3D Anda akan melihat grafik 1D yang menunjukkan sinyal mentah di setiap jalur survei. Gunakan ini untuk menemukan anomali yang kuat dengan cepat.

Lanjutkan ke Lihat Pemindaian Anda dalam 3D dan di Peta untuk berinteraksi dengan hasil Anda.
