Messdaten visualisieren
Diese Anleitung gilt ausschliesslich für das FG Sensors DIY Gradiometer Kit. Andere Sensoren und Logger verwenden unterschiedliche Arbeitsabläufe.
Das FG Sensors DIY Gradiometer Kit erfasst während einer Geländebegehung Magnetfelddaten. Nach Abschluss der Messung laden Sie die Rohdatendatei in PolarWave Data hoch — eine browserbasierte Plattform —, die die Verarbeitung übernimmt und Ihnen drei leistungsstarke Möglichkeiten zur Auswertung Ihrer Ergebnisse bietet:
- 3D-Oberflächenmodell — eine interaktive Darstellung, die Tiefe und Form von Anomalien zeigt
- 2D-Farbkarte — eine flache Draufsicht für räumliche Analysen
- Kartenüberlagerung — Ihr Scan auf einer Live-Satellitenkarte mithilfe von GPS-Koordinaten
Was Sie benötigen
- Eine abgeschlossene Messung — Rohdatendatei, die aus Ihrem DIY Gradiometer Kit exportiert wurde
- Einen aktuellen Webbrowser (Chrome, Firefox, Edge oder Safari)
- Ein PolarWave Data-Konto unter polarwave.app
- Im Datei eingebettete GPS-Daten — erforderlich für die Kartenansicht (die meisten Kit-Exporte enthalten diese automatisch)
Schritt 1: PolarWave Data-Konto erstellen
PolarWave Data ist die Webplattform zur Verarbeitung und Visualisierung von Daten Ihres FG Sensors Kits. Es ist keine Softwareinstallation erforderlich.
- Öffnen Sie Ihren Browser und gehen Sie zu polarwave.app
- Klicken Sie auf Sign Up, um ein kostenloses Konto zu erstellen, oder auf Sign In, wenn Sie bereits eines haben.
- Nach der Anmeldung sehen Sie das Haupt-Dashboard mit Ihrer Datenbibliothek.
Schritt 2: Datendatei aus dem Kit exportieren
Stellen Sie vor dem Hochladen sicher, dass Ihre Datendatei bereit ist:
- Dateiformat: PolarWave Data akzeptiert das Standardausgabeformat des FG Sensors Kits. Die Datei wird üblicherweise direkt auf einer SD-Karte gespeichert oder per USB übertragen.
- GPS: Vergewissern Sie sich, dass die GPS-Aufzeichnung während Ihrer Messung aktiv war. Ohne GPS-Koordinaten ist die Kartenansicht nicht verfügbar.
- Dateiname: Behalten Sie den ursprünglichen Dateinamen bei — er hilft PolarWave Data, den Gerätetyp automatisch zu erkennen.
Wenn Sie nicht sicher sind, ob GPS aufgezeichnet wurde, öffnen Sie die Datei in einem Texteditor und suchen Sie oben nach Spalten mit Breiten-/Längengraden oder NMEA-Sätzen.
Schritt 3: In PolarWave Data hochladen

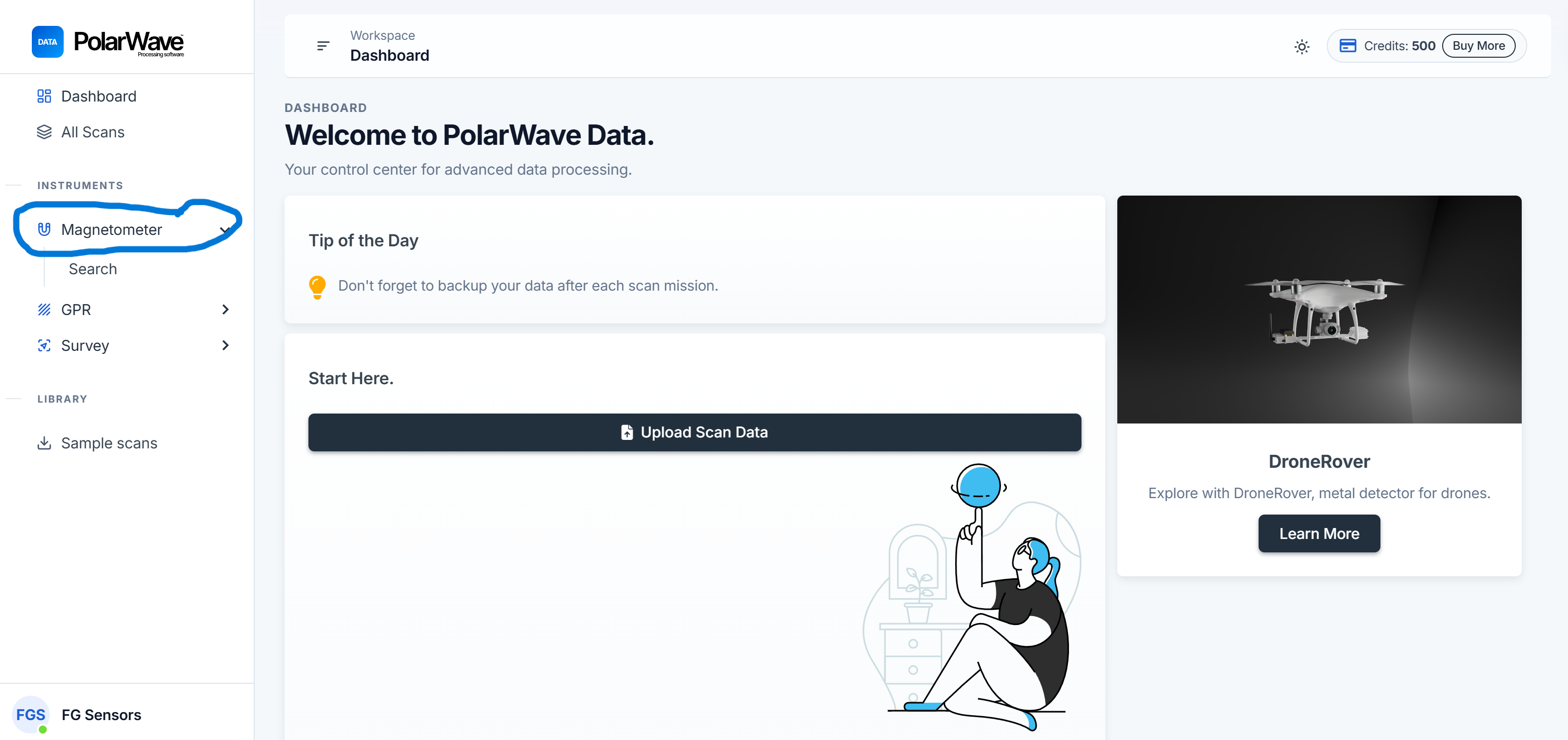

- Klicken Sie im PolarWave Data-Dashboard auf Magnetometer im linken Navigationsmenü.
- Klicken Sie auf die Schaltfläche Search, um den Upload-Bereich zu öffnen.

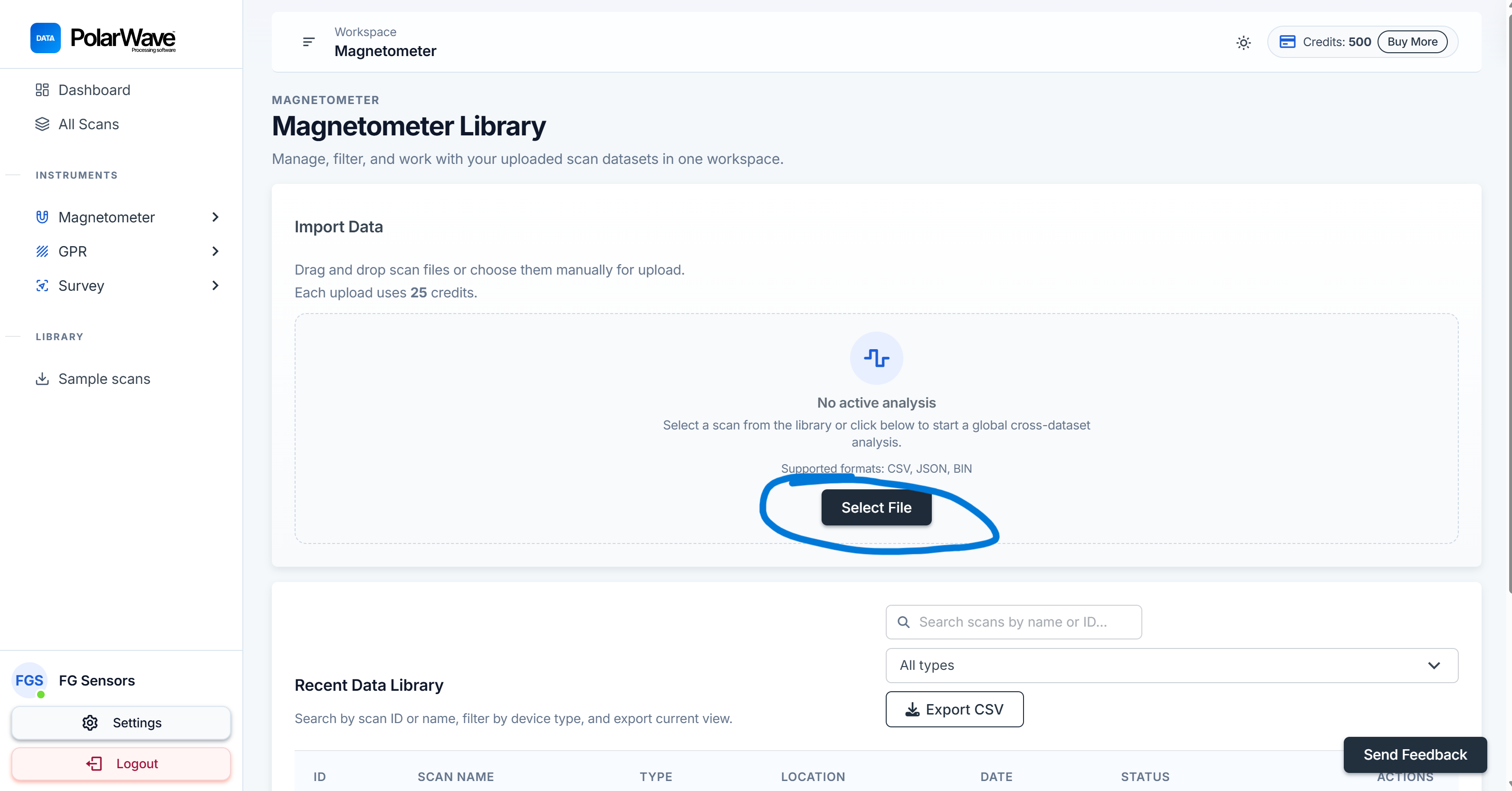

- Klicken Sie auf Select File — oder ziehen Sie Ihre Datendatei per Drag-and-drop direkt in den Upload-Bereich.

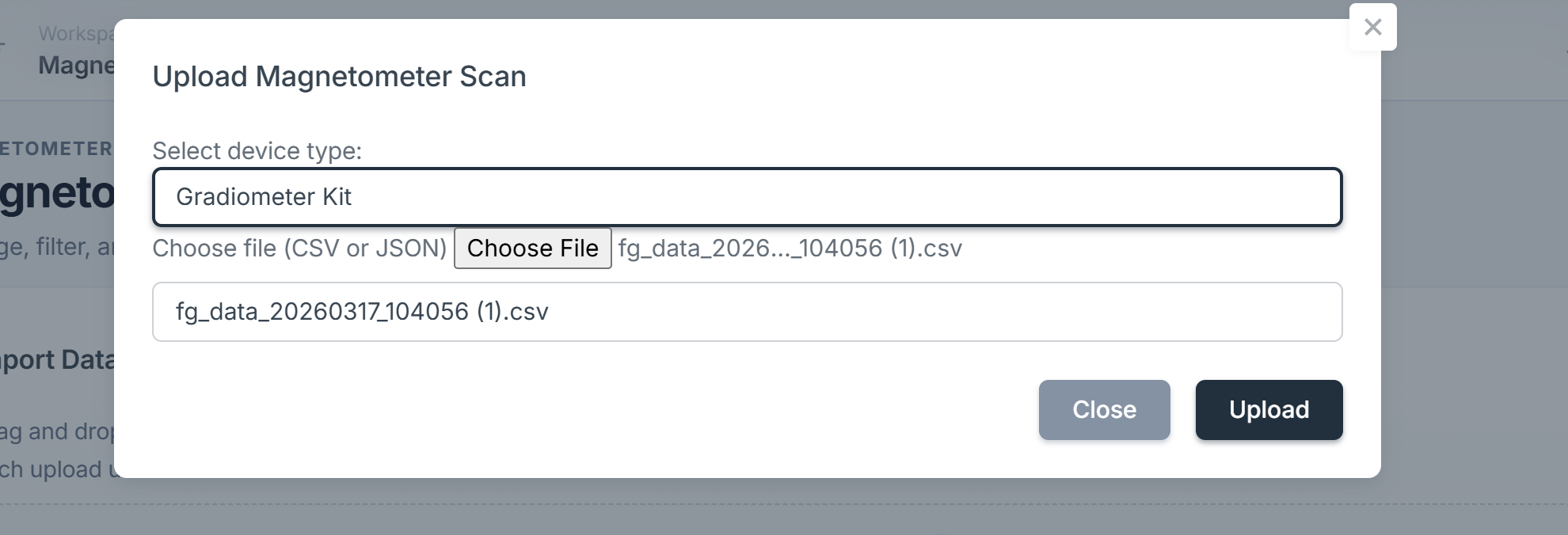

- Wählen Sie im Dropdown Device Type Ihr FG Sensors Kit-Modell aus. Wenn Sie unsicher sind, lassen Sie die Auswahl leer — PolarWave Data erkennt das Format automatisch.
- Klicken Sie auf Upload. Während die Datei übertragen und verarbeitet wird, erscheint ein Fortschrittsbalken.

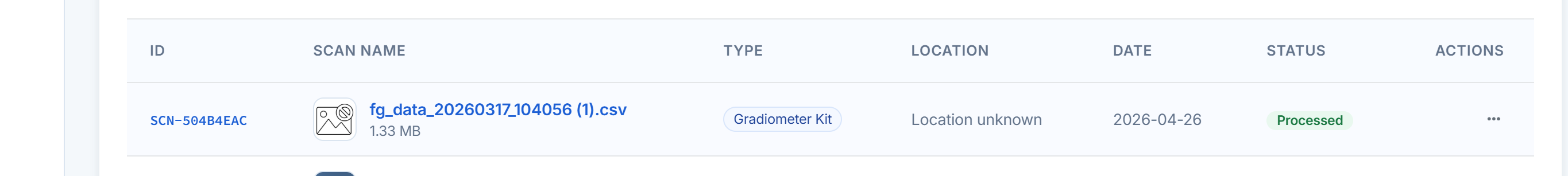

- Nach Abschluss erscheint Ihre Messung als neuer Eintrag in der Data Library.
Die Verarbeitungszeit hängt von der Dateigrösse ab. Die meisten Messungen des FG Sensors Kits sind innerhalb weniger Sekunden bis zu einer Minute abgeschlossen.
Schritt 4: Scan öffnen
- Klicken Sie in der Data Library auf den Namen Ihrer neu hochgeladenen Messung.
- Der Hauptbetrachter öffnet sich und zeigt Ihren Scan standardmässig in der 3D-Ansicht — einer dreidimensionalen Oberflächendarstellung der Magnetdaten.
- Unterhalb des 3D-Modells sehen Sie einen 1D-Graphen, der das Rohsignal entlang jeder Messtrecke zeigt. Nutzen Sie ihn, um starke Anomalien auf einen Blick zu erkennen.
Weiter zu Scan in 3D und auf der Karte anzeigen, um mit Ihren Ergebnissen zu interagieren.
