Visualiser les données de votre levé
Ce guide s'applique exclusivement au FG Sensors DIY Gradiometer Kit. Les autres capteurs et enregistreurs utilisent des flux de travail différents.
Le FG Sensors DIY Gradiometer Kit enregistre les données du champ magnétique lors d'un levé au sol. Une fois votre levé terminé, vous téléversez le fichier de données brutes vers PolarWave Data — une plateforme accessible via navigateur — qui prend en charge le traitement et vous offre trois façons puissantes d'explorer vos résultats :
- Modèle de surface 3D — un rendu interactif montrant la profondeur et la forme des anomalies
- Carte de couleur 2D — une vue de dessus à plat pour l'analyse spatiale
- Superposition cartographique — votre scan placé sur une carte satellite en direct à l'aide des coordonnées GPS
Ce dont vous avez besoin
- Un levé terminé — fichier de données brutes exporté depuis votre DIY Gradiometer Kit
- Un navigateur web moderne (Chrome, Firefox, Edge ou Safari)
- Un compte PolarWave Data sur polarwave.app
- Des données GPS intégrées dans votre fichier — requises pour la vue Carte (la plupart des exports du kit les incluent automatiquement)
Étape 1 : Créer votre compte PolarWave Data
PolarWave Data est la plateforme web utilisée pour traiter et visualiser les données de votre kit FG Sensors. Aucune installation de logiciel n'est nécessaire.
- Ouvrez votre navigateur et rendez-vous sur polarwave.app
- Cliquez sur Sign Up pour créer un compte gratuit, ou sur Sign In si vous en avez déjà un.
- Une fois connecté, vous verrez le tableau de bord principal avec votre bibliothèque de données.
Étape 2 : Exporter votre fichier de données depuis le kit
Avant de téléverser, assurez-vous que votre fichier de données est prêt :
- Format de fichier : PolarWave Data accepte le format de sortie standard du kit FG Sensors. Le fichier est généralement enregistré directement sur une carte SD ou transféré via USB.
- GPS : Confirmez que la journalisation GPS était active pendant votre levé. Sans coordonnées GPS, la vue Carte ne sera pas disponible.
- Nom de fichier : Conservez le nom de fichier d'origine — cela aide PolarWave Data à détecter automatiquement le type d'appareil.
Si vous n'êtes pas sûr que le GPS a été enregistré, ouvrez le fichier dans un éditeur de texte et recherchez des colonnes latitude/longitude ou des phrases NMEA près du début.
Étape 3 : Téléverser vers PolarWave Data

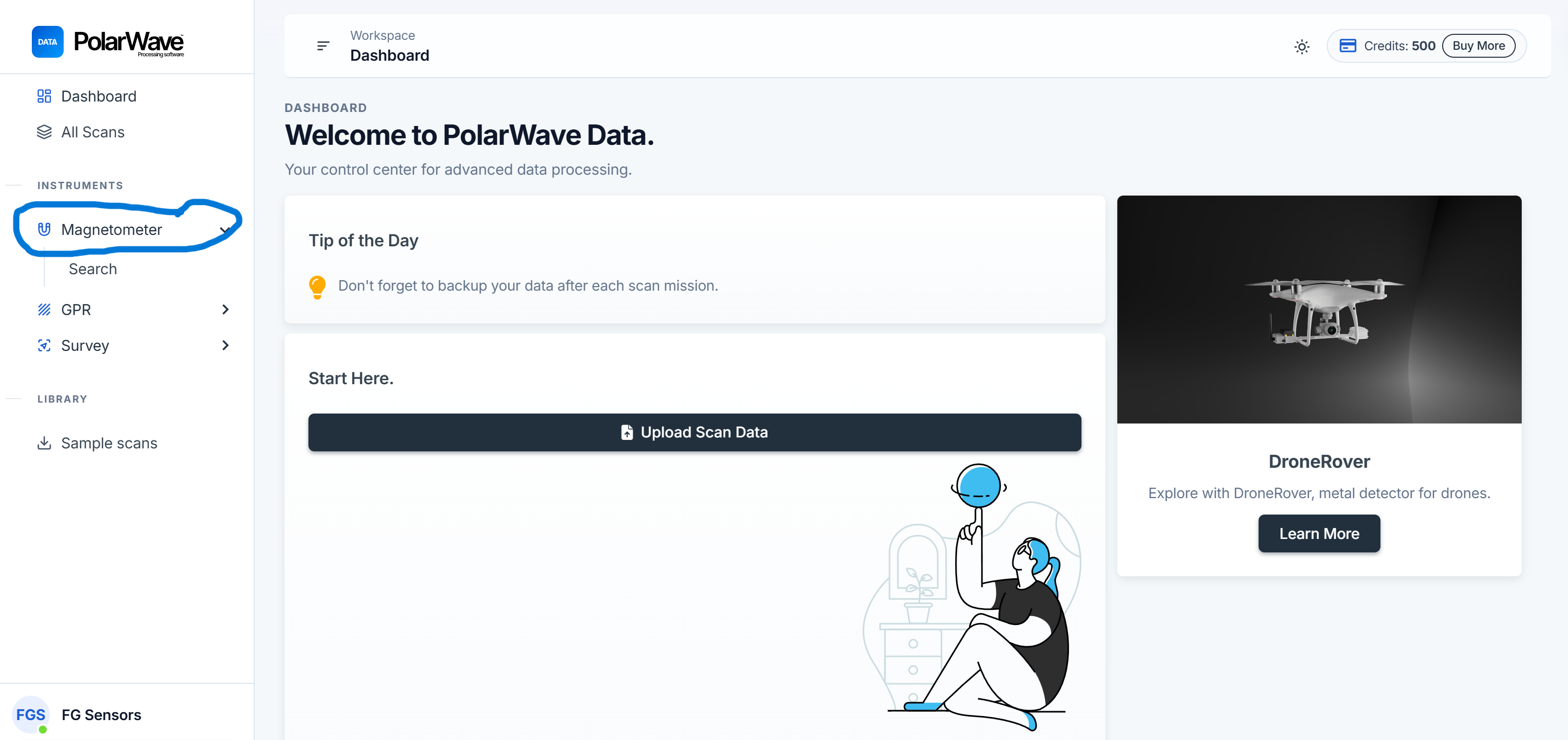

- Depuis le tableau de bord PolarWave Data, cliquez sur Magnetometer dans le menu de navigation à gauche.
- Cliquez sur le bouton Search pour ouvrir le panneau de téléversement.

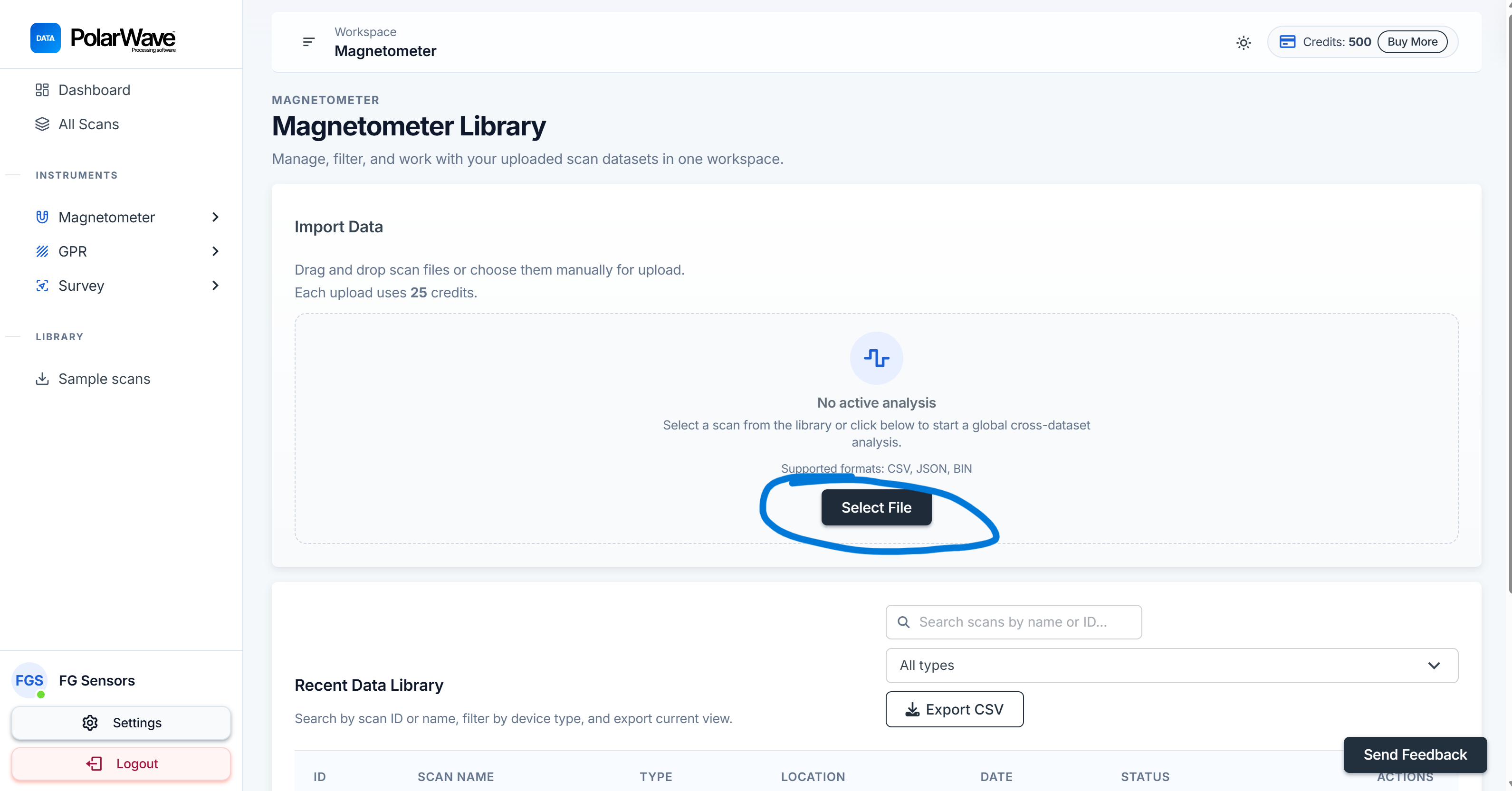

- Cliquez sur Select File — ou faites glisser et déposez votre fichier de données directement dans la zone de téléversement.

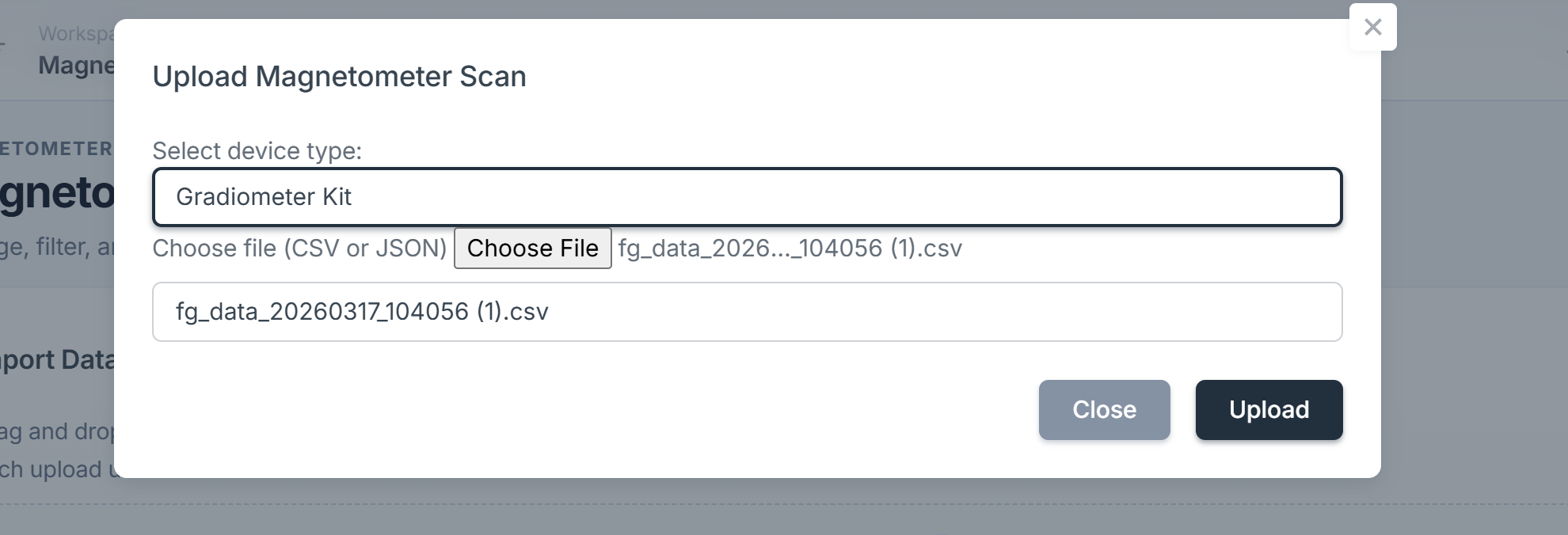

- Dans le menu déroulant Device Type, sélectionnez le modèle de votre kit FG Sensors. Si vous n'êtes pas sûr, laissez-le non défini — PolarWave Data identifiera automatiquement le format.
- Cliquez sur Upload. Une barre de progression s'affichera pendant le transfert et le traitement du fichier.

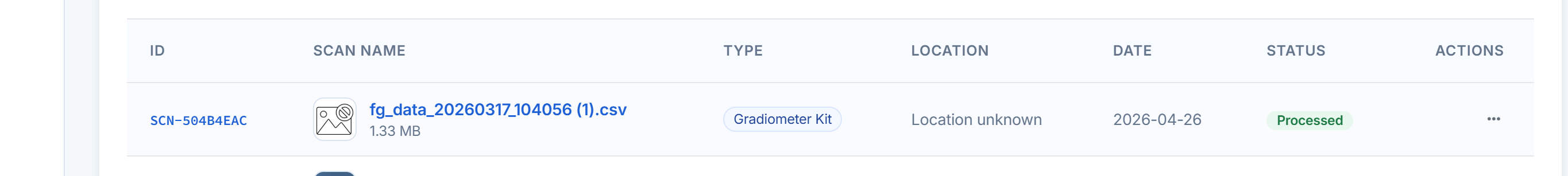

- Une fois terminé, votre levé apparaîtra comme une nouvelle entrée dans la Data Library.
Le temps de traitement dépend de la taille du fichier. La plupart des levés réalisés avec le kit FG Sensors se terminent en quelques secondes à une minute.
Étape 4 : Ouvrir votre scan
- Dans la bibliothèque de données, cliquez sur le nom de votre levé nouvellement téléversé.
- Le visualiseur principal s'ouvrira en affichant votre scan en vue 3D par défaut — un rendu de surface tridimensionnel des données magnétiques.
- Sous le modèle 3D, vous verrez un graphique 1D montrant le signal brut le long de chaque ligne de levé. Utilisez-le pour repérer rapidement les anomalies importantes.
Continuez vers Voir votre scan en 3D et sur la carte pour interagir avec vos résultats.
