عرض مسحك ثلاثياً وعلى الخريطة
بمجرد رفع مسحك إلى PolarWave Data، يمكنك استكشافه كنموذج ثلاثي الأبعاد تفاعلي كامل، أو خريطة لونية ثنائية الأبعاد، أو مُضافاً على خريطة أقمار صناعية مباشرة. تشرح هذه الصفحة كيفية التفاعل مع كل عرض.
لم ترفع ملفك بعد؟ ابدأ بـتصوّر بيانات مسحك أولاً.

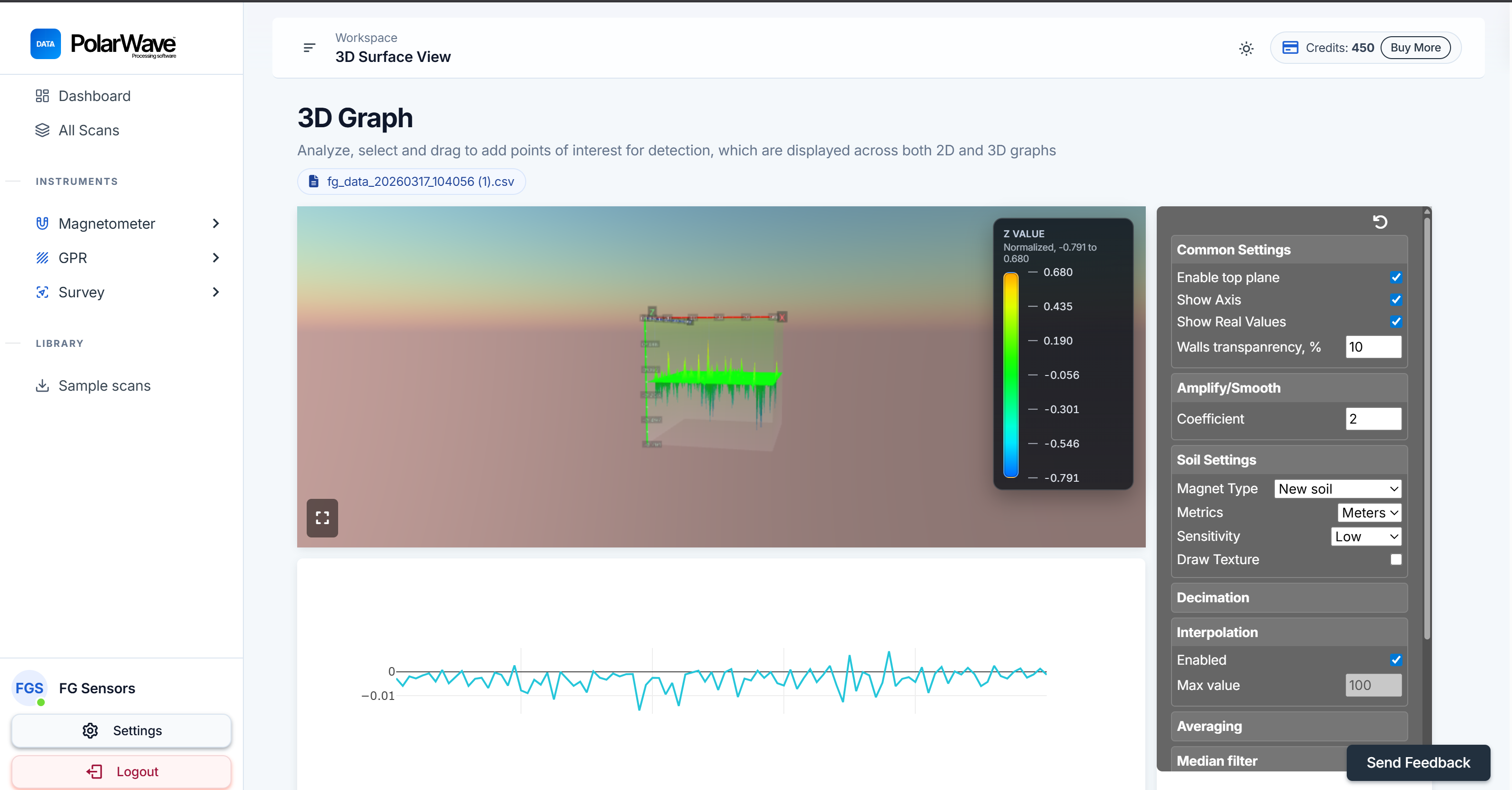

النموذج ثلاثي الأبعاد
يفتح العارض الرئيسي في العرض ثلاثي الأبعاد بشكل افتراضي — عرض سطح ثلاثي الأبعاد للبيانات المغناطيسية.
التفاعل مع النموذج
| الإجراء | الطريقة |
|---|---|
| التدوير | انقر واسحب لتدوير النموذج وفحصه من أي زاوية |
| التكبير/التصغير | مرّر لأعلى ولأسفل للتكبير والتصغير |
| التحريك | انقر بزر الماوس الأيمن واسحب (أو بإصبعين على لوحة التتبع) للتحرك عبر السطح |
| العلامات | انقر على الرسم البياني أحادي أو ثلاثي الأبعاد لوضع علامات على نقاط الاهتمام |
التبديل بين أوضاع العرض
استخدم قسم Magnetometer في الشريط الجانبي الأيسر للتبديل بين العروض في أي وقت:
| العرض | الأفضل لـ |
|---|---|
| 1D | رسم بياني خطي للإشارة المغناطيسية الخام — تحديد الشذوذات الفردية على امتداد خط المسح |
| 2D | خريطة لونية مسطحة من الأعلى — الحصول على صورة مكانية واضحة لمواقع الشذوذات |
| 3D | عرض سطح تفاعلي ثلاثي الأبعاد — فهم عمق الشذوذات وشكلها |
| Maps | المسح مُضاف على خريطة أقمار صناعية أو طرق باستخدام إحداثيات GPS |
عرض الخريطة

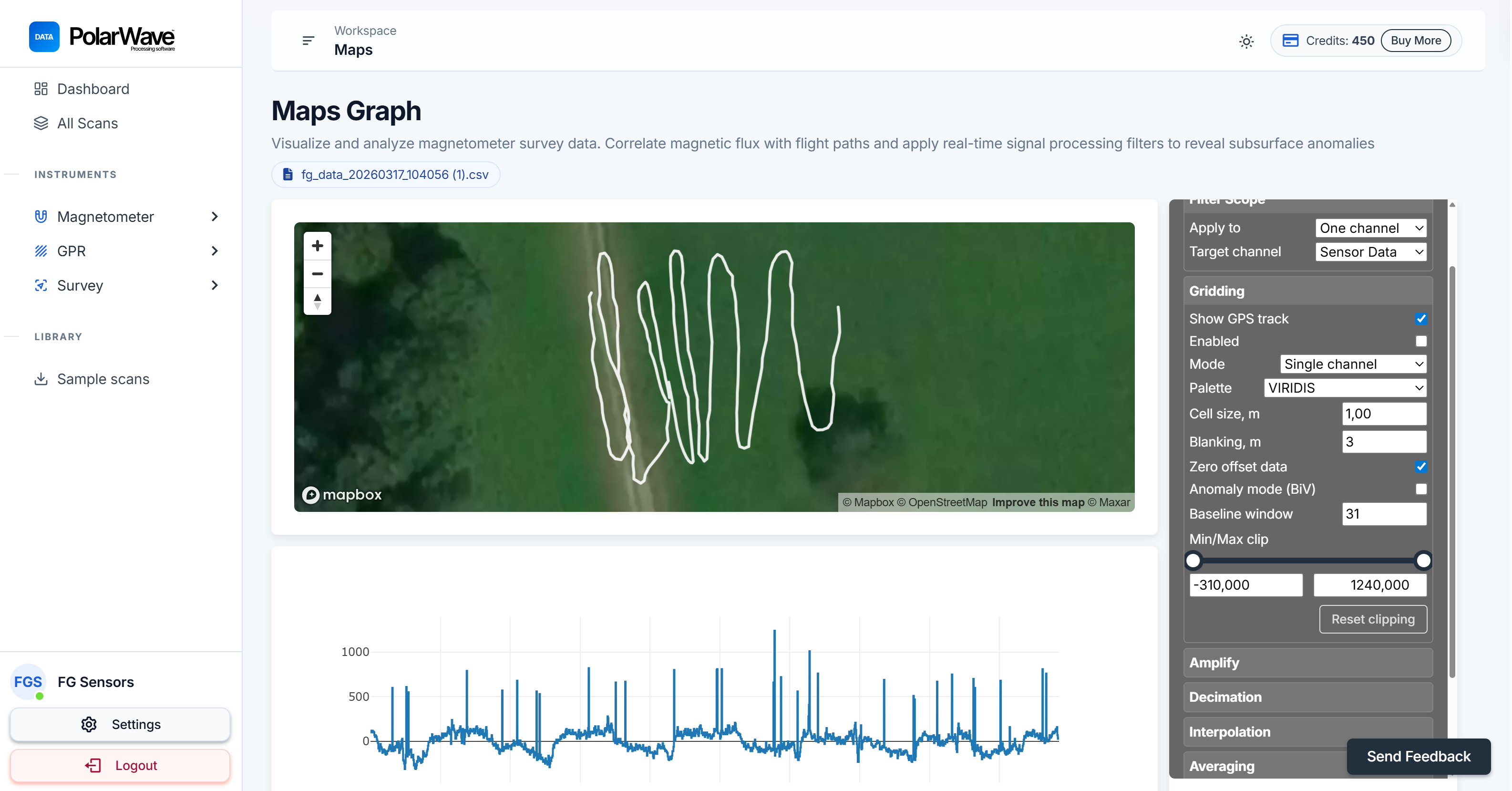

التبديل إلى عرض الخريطة
- انقر Maps في الشريط الجانبي الأيسر تحت قسم Magnetometer.
- ستعرض الخريطة في البداية فقط خط مسار GPS يُظهر المسار الذي سلكته أثناء المسح. هذا طبيعي — لم يُطبَّق الشبكي بعد.
يؤكد خط GPS أن بيانات موقعك سُجِّلت بشكل صحيح وأن PolarWave Data تعرف أين في العالم تضع مسحك.

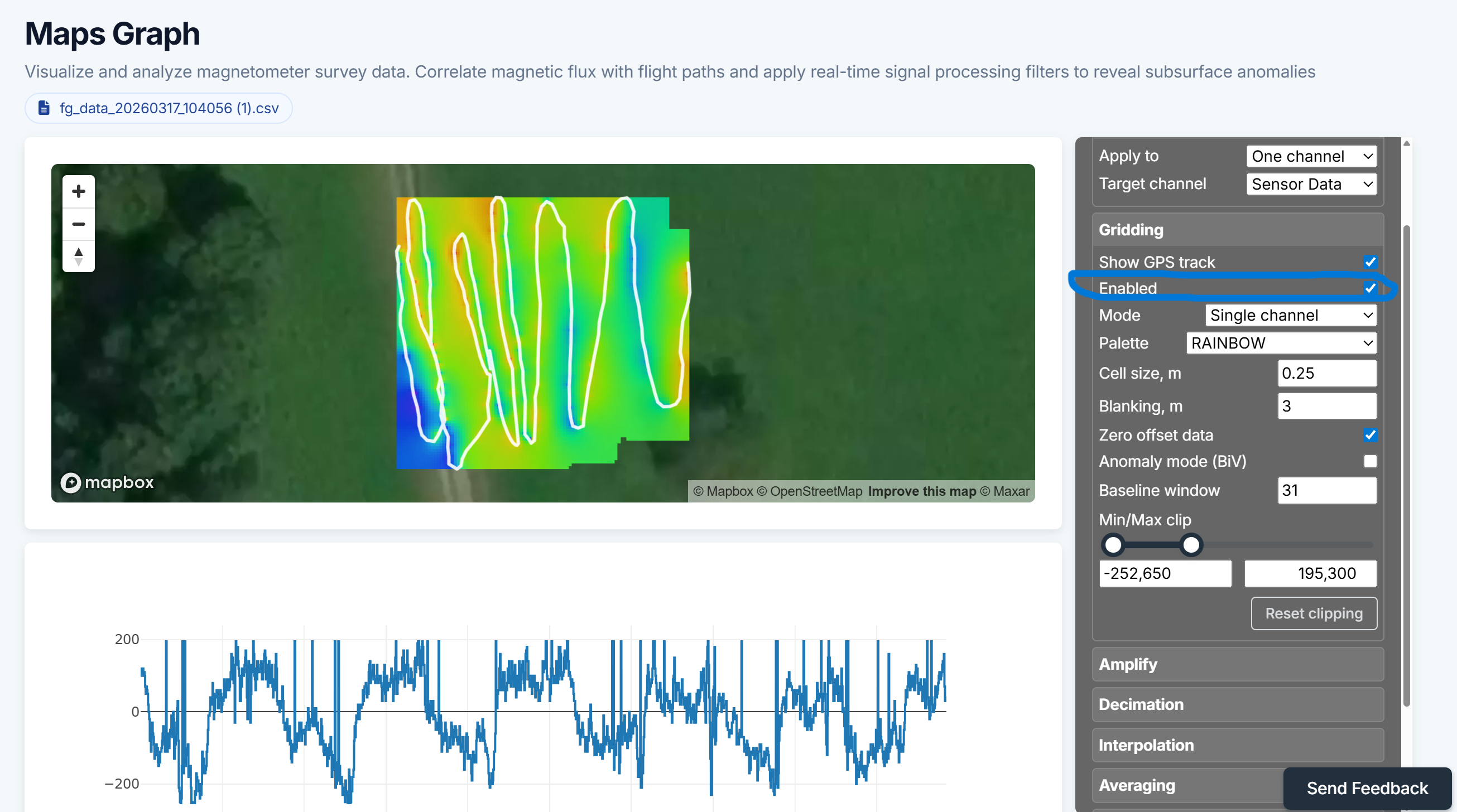

تفعيل الشبكي
يُحوّل الشبكي بيانات مسحك عبر المنطقة التي غطيتها، محوِّلاً مسار GPS الخام إلى خريطة لونية مملوءة:
- انظر إلى اللوحة اليمنى في عرض الخريطة.
- ابحث عن مفتاح Gridding وشغّله.
- ستتحدث الخريطة في غضون ثوانٍ قليلة، مُظهِرةً مسحك كشبكة مرمّزة بالألوان مُضافة على خلفية الخريطة.
إذا بدت خريطتك المشبّكة متقطعة أو تحتوي على مناطق فارغة كبيرة، فهذا يعني عادةً أن خطوط المسح كانت متباعدة جداً. يُنتج تضييق المسافة بين الخطوط أثناء المسح شبكةً أكثر سلاسةً واكتمالاً.
تابع إلى تحليل مسحك ورسمه على الخريطة لضبط المرشحات وإعدادات الشبكي.
