DIY Gradiometer Kit — Pag-aayos ng WiFi Connection

Inaayos ng pamamaraang ito ang mga isyu sa WiFi connection sa MAG-BOARD na ginagamit sa DIY Gradiometer Kit. Kinabibilangan ito ng tatlong yugto: isang paunang factory flash, isang firmware upload sa pamamagitan ng Arduino IDE, at isang panghuling firmware flash.

I-download ang patch package

I-download ang WiFi Fix Package (.zip)

Ang ZIP ay naglalaman ng mga .bin firmware file at ang mag-board_user Arduino sketch na kailangan para sa lahat ng tatlong yugto sa ibaba.

Mga Kinakailangan:

• MAG-BOARD na nakakonekta sa PC sa pamamagitan ng USB
• ESP32 Flash Download Tool
• Arduino IDE (libreng bersyon)
• Mga file na factory_WROOM-32.bin at mag_board_v1.32.bin mula sa direktoryo ng .bin
• MAG-BOARD user software mula sa direktoryo ng mag-board_user

---

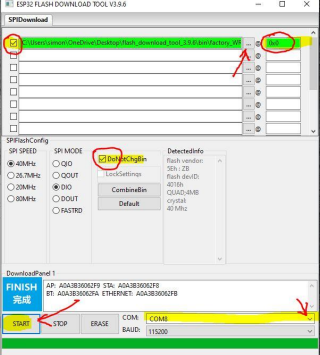

Yugto 1 — Paunang Flash

1. Ikonekta ang MAG-BOARD sa inyong PC sa pamamagitan ng USB.

2. Buksan ang ESP32 Flash Download Tool.

3. Sa configuration window, piliin ang mga sumusunod at i-click ang OK:

   • ChipType: ESP32
   • WorkMode: Develop
   • LoadMode: UART



4. Sa flash configuration panel:

   • Lagyan ng check ang unang file slot at piliin ang factory_WROOM-32.bin (matatagpuan sa direktoryo ng .bin)
   • Itakda ang flash address sa 0x0
   • Tiyakin na napili ang DoNotChgBin

5. Piliin ang tamang COM port para sa inyong MAG-BOARD.

6. I-click ang START at hintaying ipakita ng panel ang FINISH.



---

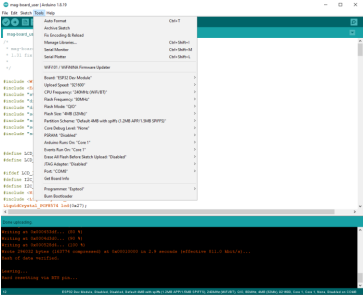

Yugto 2 — Arduino IDE Upload

note

Pagkatapos ng Yugto 1 magkakaroon kayo ng valid firmware para sa WiFi connection, ngunit ang Yugto 2 at Yugto 3 ay kailangan pa rin para makumpleto ang pag-aayos.

1. Buksan ang Arduino IDE.
2. I-upload ang MAG-BOARD user software na matatagpuan sa direktoryo ng mag-board_user sa board.

---

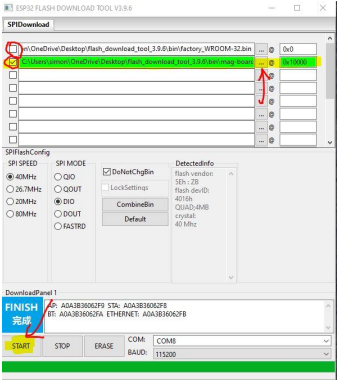

Yugto 3 — Pangalawang Flash

1. Muling buksan ang ESP32 Flash Download Tool.

2. I-update ang flash configuration:

   • Alisin ang check sa file slot na factory_WROOM-32.bin
   • Lagyan ng check ang isang file slot at piliin ang mag_board_v1.32.bin
   • Itakda ang flash address sa 0x10000

3. I-click ang START at hintaying ipakita ng panel ang FINISH.



Kumpleto na ngayon ang pag-aayos ng WiFi connection.

---

Pag-troubleshoot

Hindi natutukoy ang COM port

• Suriin ang Device Manager para sa mga error ng driver
• I-install ang CP210x o CH340 USB-to-UART bridge driver depende sa inyong hardware revision

Hindi ipinapakita ang FINISH / nabigo ang upload

• I-verify na ang USB cable ay sumusuporta sa paglipat ng data (hindi charge-only)
• Subukan ang ibang USB port
• I-restart ang Flash Download Tool at subukan muli mula sa Yugto 1

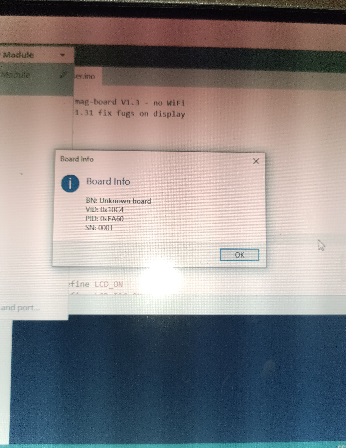

Error o crash pagkatapos ng pag-aayos

• Posibleng may kulang na Arduino library. Tiyaking naka-install ang lahat ng library na kailangan ng mag-board_user sketch sa Arduino IDE, at ulitin ang Phase 2.

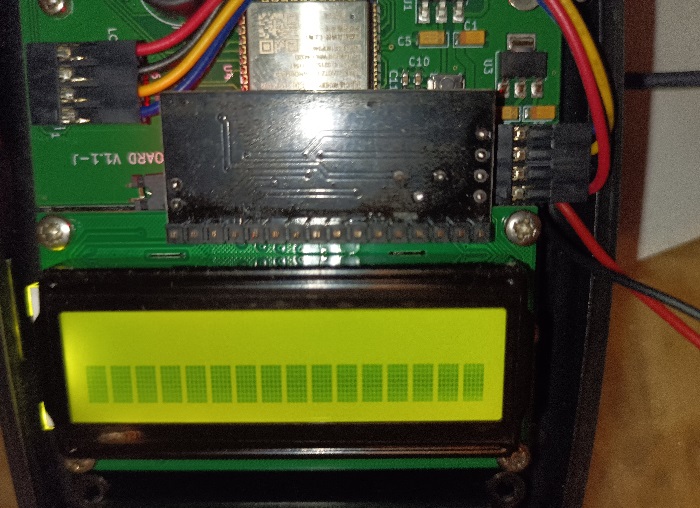

Blangkong screen pagkatapos ng pag-aayos

Kung nagpapakita ng blangkong screen ang MAG-BOARD pagkatapos ng pag-aayos, kailangang i-re-flash ang display firmware gamit ang Flash Tool.

1. I-download ang mga sumusunod na resource:

   • Paano I-flash ang MAG-BOARD (PDF)
   • Display firmware — deluje.bin (.zip)

2. I-extract ang ZIP at patakbuhin ang Flash Tool. Kapag lumabas ang startup dialog, itakda ang chipType sa ESP32 at huwag baguhin ang ibang mga setting, pagkatapos ay i-click ang OK.

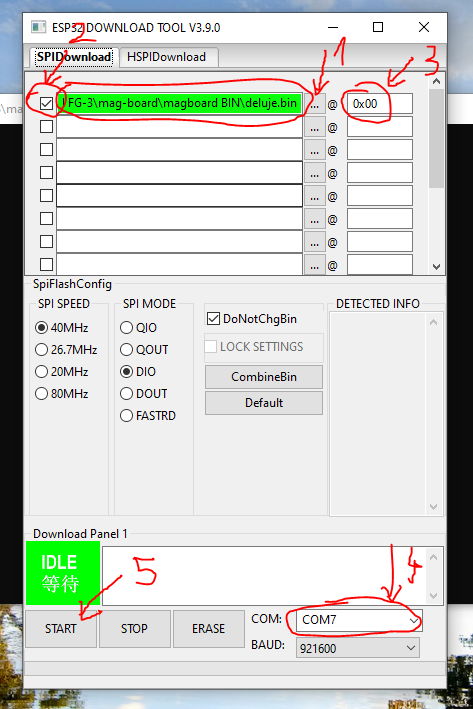

3. Sa pangunahing window ng Flash Tool:

   • Lagyan ng tsek ang checkbox sa tabi ng unang file slot.
   • I-click ang ... para hanapin at piliin ang deluje.bin mula sa na-extract na folder.
   • Itakda ang flash address sa 0x00.
   • Piliin ang tamang COM port ng iyong MAG-BOARD mula sa dropdown sa ibaba.
   • I-click ang START at hintayin na magbago ang status mula IDLE hanggang FINISH.



4. Kapag lumabas ang FINISH, i-disconnect at muling ikonekta ang MAG-BOARD. Dapat ay normal na ang display.
