DIY Gradiometer Kit — Perbaikan Koneksi WiFi

Prosedur ini memperbaiki masalah koneksi WiFi pada MAG-BOARD yang digunakan dalam DIY Gradiometer Kit. Melibatkan tiga fase: flash pabrik awal, upload firmware melalui Arduino IDE, dan flash firmware akhir.

Unduh paket perbaikan

Unduh Paket Perbaikan WiFi (.zip)

File ZIP berisi file firmware .bin dan sketch Arduino mag-board_user yang diperlukan untuk ketiga fase di bawah ini.

Persyaratan:

• MAG-BOARD yang terhubung ke PC melalui USB
• ESP32 Flash Download Tool
• Arduino IDE (versi gratis)
• File factory_WROOM-32.bin dan mag_board_v1.32.bin dari direktori .bin
• Perangkat lunak pengguna MAG-BOARD dari direktori mag-board_user

---

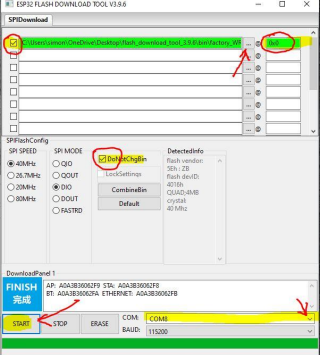

Fase 1 — Flash Awal

1. Hubungkan MAG-BOARD ke PC Anda melalui USB.

2. Buka ESP32 Flash Download Tool.

3. Di jendela konfigurasi, pilih yang berikut dan klik OK:

   • ChipType: ESP32
   • WorkMode: Develop
   • LoadMode: UART



4. Di panel konfigurasi flash:

   • Centang slot file pertama dan pilih factory_WROOM-32.bin (terletak di direktori .bin)
   • Atur alamat flash ke 0x0
   • Pastikan DoNotChgBin dipilih

5. Pilih port COM yang benar untuk MAG-BOARD Anda.

6. Klik START dan tunggu hingga panel menampilkan FINISH.



---

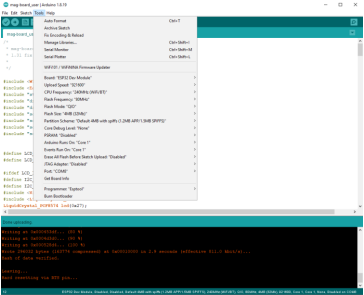

Fase 2 — Upload Arduino IDE

catatan

Setelah Fase 1 Anda akan memiliki firmware yang valid untuk koneksi WiFi, tetapi Fase 2 dan Fase 3 masih diperlukan untuk menyelesaikan perbaikan.

1. Buka Arduino IDE.
2. Upload perangkat lunak pengguna MAG-BOARD yang terletak di direktori mag-board_user ke board.

---

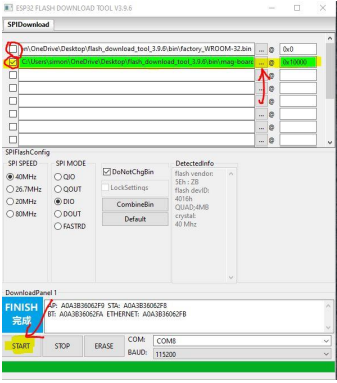

Fase 3 — Flash Sekunder

1. Buka kembali ESP32 Flash Download Tool.

2. Perbarui konfigurasi flash:

   • Hapus centang slot file factory_WROOM-32.bin
   • Centang slot file dan pilih mag_board_v1.32.bin
   • Atur alamat flash ke 0x10000

3. Klik START dan tunggu hingga panel menampilkan FINISH.



Perbaikan koneksi WiFi kini selesai.

---

Pemecahan Masalah

Port COM tidak terdeteksi

• Periksa Device Manager untuk kesalahan driver
• Instal driver USB-to-UART bridge CP210x atau CH340 tergantung revisi hardware Anda

FINISH tidak ditampilkan / upload gagal

• Verifikasi kabel USB mendukung transfer data (bukan hanya pengisian)
• Coba port USB yang berbeda
• Restart Flash Download Tool dan coba lagi dari Fase 1

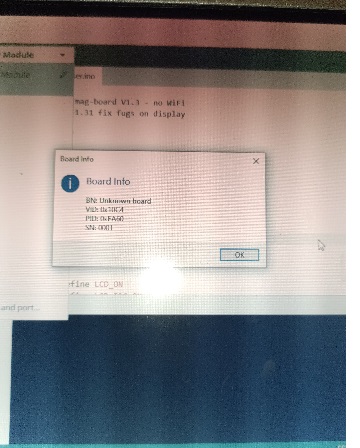

Error atau crash setelah perbaikan selesai

• Kemungkinan ada library Arduino yang diperlukan belum terpasang. Pastikan semua library yang dibutuhkan oleh sketch mag-board_user sudah terinstal di Arduino IDE, lalu ulangi Fase 2.

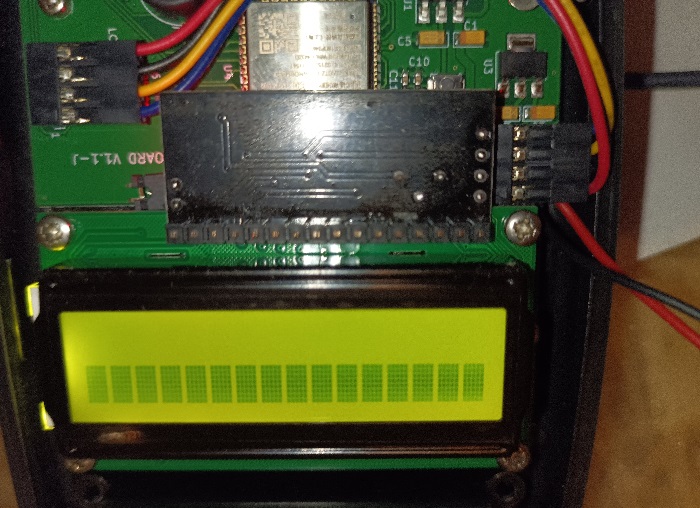

Layar kosong setelah perbaikan selesai

Jika MAG-BOARD menampilkan layar kosong setelah perbaikan, firmware layar perlu di-flash ulang menggunakan Flash Tool.

1. Unduh sumber daya berikut:

   • Cara Mem-flash MAG-BOARD (PDF)
   • Firmware layar — deluje.bin (.zip)

2. Ekstrak file ZIP dan jalankan Flash Tool. Saat dialog startup muncul, atur chipType ke ESP32 dan biarkan semua pengaturan lain tetap sama, lalu klik OK.

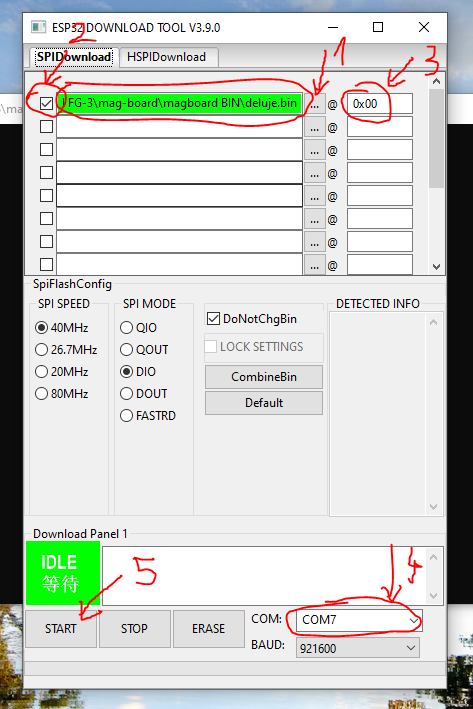

3. Di jendela utama Flash Tool:

   • Centang kotak centang di samping slot file pertama.
   • Klik ... untuk mencari dan memilih deluje.bin dari folder yang diekstrak.
   • Atur alamat flash ke 0x00.
   • Pilih port COM yang benar untuk MAG-BOARD Anda dari menu dropdown di bagian bawah.
   • Klik START dan tunggu hingga status berubah dari IDLE menjadi FINISH.



4. Setelah FINISH muncul, cabut dan hubungkan kembali MAG-BOARD. Layar seharusnya sudah normal kembali.
