DIY Gradiometer Kit — WiFi Bağlantı Düzeltmesi

Bu prosedür, DIY Gradiometer Kit'te kullanılan MAG-BOARD'daki WiFi bağlantı sorunlarını düzeltir. Üç aşamadan oluşur: başlangıç fabrika flaşı, Arduino IDE üzerinden ürün yazılımı yükleme ve son ürün yazılımı flaşı.

Düzeltme paketini indir

WiFi Düzeltme Paketi'ni İndir (.zip)

ZIP dosyası, aşağıdaki üç aşama için gereken .bin ürün yazılımı dosyalarını ve mag-board_user Arduino taslağını içerir.

Gereksinimler:

• USB üzerinden PC'ye bağlı MAG-BOARD
• ESP32 Flash Download Tool
• Arduino IDE (ücretsiz sürüm)
• .bin dizininden factory_WROOM-32.bin ve mag_board_v1.32.bin dosyaları
• mag-board_user dizininden MAG-BOARD kullanıcı yazılımı

---

Aşama 1 — Başlangıç Flaşı

1. MAG-BOARD'u USB üzerinden bilgisayarınıza bağlayın.

2. ESP32 Flash Download Tool'u açın.

3. Yapılandırma penceresinde aşağıdakileri seçin ve OK'a tıklayın:

   • ChipType: ESP32
   • WorkMode: Develop
   • LoadMode: UART

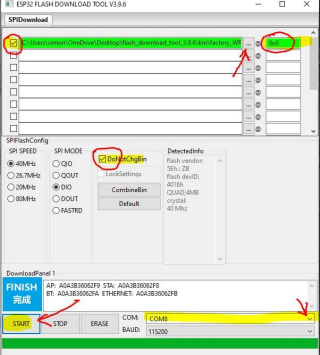

4. Flaş yapılandırma panelinde:

   • İlk dosya yuvasını işaretleyin ve factory_WROOM-32.bin'i seçin (.bin dizininde)
   • Flaş adresini 0x0 olarak ayarlayın
   • DoNotChgBin seçili olduğundan emin olun

5. MAG-BOARD için doğru COM portunu seçin.

6. START'a tıklayın ve panel FINISH gösterene kadar bekleyin.



---

Aşama 2 — Arduino IDE Yüklemesi

not

Aşama 1'den sonra WiFi bağlantısı için geçerli ürün yazılımınız olacaktır, ancak düzeltmeyi tamamlamak için Aşama 2 ve Aşama 3 hâlâ gereklidir.

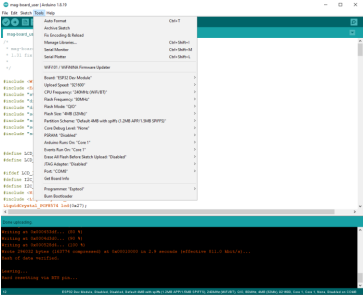

1. Arduino IDE'yi açın.
2. mag-board_user dizinindeki MAG-BOARD kullanıcı yazılımını karta yükleyin.

---

Aşama 3 — İkincil Flaş

1. ESP32 Flash Download Tool'u yeniden açın.

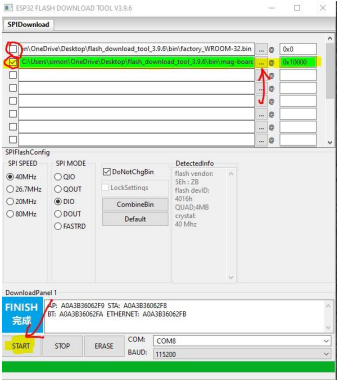

2. Flaş yapılandırmasını güncelleyin:

   • factory_WROOM-32.bin dosya yuvasının işaretini kaldırın
   • Bir dosya yuvasını işaretleyin ve mag_board_v1.32.bin'i seçin
   • Flaş adresini 0x10000 olarak ayarlayın

3. START'a tıklayın ve panel FINISH gösterene kadar bekleyin.



WiFi bağlantı düzeltmesi tamamlandı.

---

Sorun Giderme

COM portu algılanmıyor

• Sürücü hataları için Aygıt Yöneticisi'ni kontrol edin
• Donanım revizyonunuza bağlı olarak CP210x veya CH340 USB-to-UART köprü sürücüsünü kurun

FINISH gösterilmiyor / yükleme başarısız

• USB kablosunun veri aktarımını desteklediğini doğrulayın (yalnızca şarj değil)
• Farklı bir USB portu deneyin
• Flash Download Tool'u yeniden başlatın ve Aşama 1'den tekrar deneyin

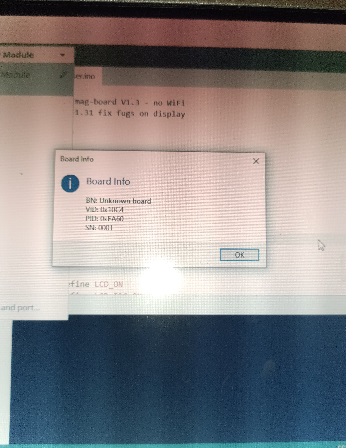

Düzeltmeden sonra hata veya çökme

• Gerekli bir Arduino kütüphanesi eksik olabilir. Arduino IDE'de mag-board_user taslağının ihtiyaç duyduğu tüm kütüphanelerin yüklü olduğundan emin olun ve Aşama 2'yi tekrarlayın.

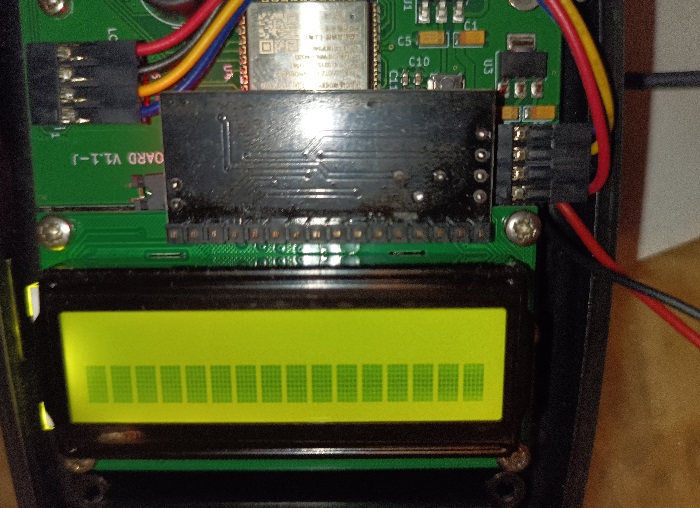

Düzeltmeden sonra boş ekran

Düzeltme tamamlandıktan sonra MAG-BOARD boş ekran gösteriyorsa, ekran yazılımının Flash Tool kullanılarak yeniden yazılması gerekir.

1. Aşağıdaki kaynakları indirin:

   • MAG-BOARD Nasıl Flaşlanır (PDF)
   • Ekran yazılımı — deluje.bin (.zip)

2. ZIP dosyasını çıkartın ve Flash Tool'u çalıştırın. Başlangıç iletişim kutusu göründüğünde chipType'ı ESP32 olarak ayarlayın, diğer tüm ayarları değiştirmeden bırakın ve OK'a tıklayın.

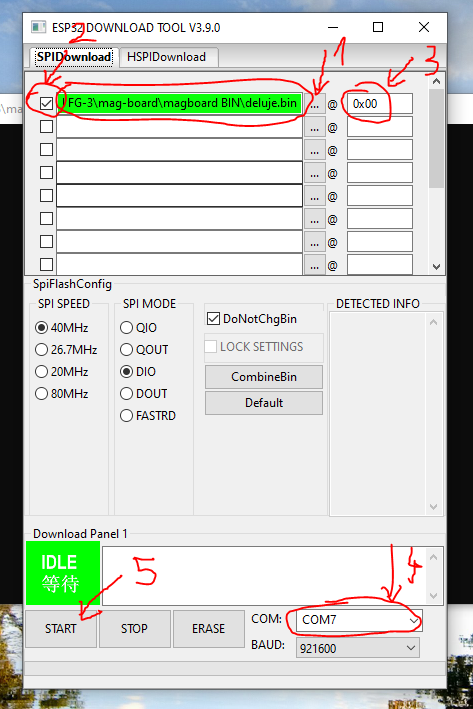

3. Flash Tool ana penceresinde:

   • İlk dosya yuvası yanındaki onay kutusunu işaretleyin.
   • ... düğmesine tıklayarak çıkartılan klasörden deluje.bin dosyasını seçin.
   • Flaş adresini 0x00 olarak ayarlayın.
   • Alttaki açılır menüden MAG-BOARD'unuzun COM portunu seçin.
   • START'a tıklayın ve durumun IDLE'dan FINISH'e geçmesini bekleyin.



4. FINISH göründükten sonra MAG-BOARD'u çıkarıp yeniden bağlayın. Ekran artık normal çalışmalıdır.
