Kit Gradiômetro DIY — Correção de Conexão WiFi

Este procedimento corrige problemas de conexão WiFi no MAG-BOARD usado no Kit Gradiômetro DIY. Ele envolve três fases: um flash de fábrica inicial, um upload de firmware via Arduino IDE e um flash final de firmware.

Baixar o pacote de correção

Baixar pacote de correção WiFi (.zip)

O ZIP contém os arquivos de firmware .bin e o sketch Arduino mag-board_user necessários para as três fases abaixo.

Requisitos:

• MAG-BOARD conectado ao PC via USB
• ESP32 Flash Download Tool
• Arduino IDE (versão gratuita)
• Arquivos factory_WROOM-32.bin e mag_board_v1.32.bin do diretório .bin
• Software de usuário do MAG-BOARD do diretório mag-board_user

---

Fase 1 — Flash Inicial

1. Conecte o MAG-BOARD ao seu PC via USB.

2. Abra a ESP32 Flash Download Tool.

3. Na janela de configuração, selecione as opções abaixo e clique em OK:

   • ChipType: ESP32
   • WorkMode: Develop
   • LoadMode: UART

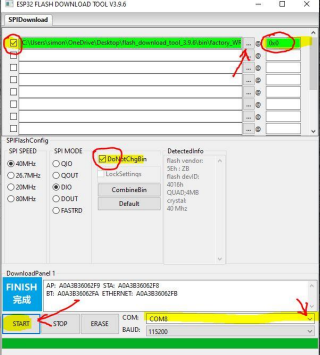

4. No painel de configuração de flash:

   • Marque o primeiro slot de arquivo e selecione factory_WROOM-32.bin (localizado no diretório .bin)
   • Defina o endereço de flash como 0x0
   • Certifique-se de que DoNotChgBin esteja selecionado

5. Selecione a porta COM correta para o seu MAG-BOARD.

6. Clique em START e aguarde até que o painel mostre FINISH.



---

Fase 2 — Upload via Arduino IDE

observação

Após a Fase 1 você terá firmware válido para conexão WiFi, mas as Fases 2 e 3 ainda são necessárias para concluir a correção.

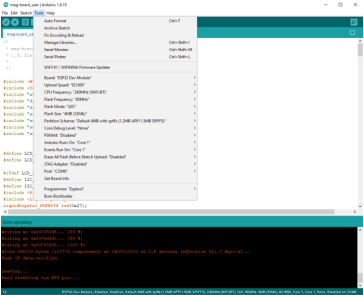

1. Abra o Arduino IDE.
2. Faça o upload do software de usuário do MAG-BOARD localizado no diretório mag-board_user para a placa.

---

Fase 3 — Flash Secundário

1. Reabra a ESP32 Flash Download Tool.

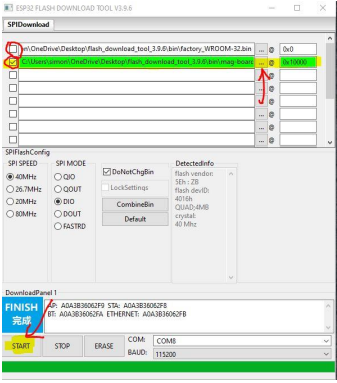

2. Atualize a configuração de flash:

   • Desmarque o slot do arquivo factory_WROOM-32.bin
   • Marque um slot de arquivo e selecione mag_board_v1.32.bin
   • Defina o endereço de flash como 0x10000

3. Clique em START e aguarde até que o painel mostre FINISH.



A correção de conexão WiFi está agora concluída.

---

Solução de Problemas

Porta COM não detectada

• Verifique o Gerenciador de Dispositivos em busca de erros de driver
• Instale o driver de ponte USB-UART CP210x ou CH340 dependendo da revisão do hardware

FINISH não exibido / upload falha

• Verifique se o cabo USB suporta transferência de dados (não apenas carregamento)
• Tente uma porta USB diferente
• Reinicie a Flash Download Tool e tente novamente a partir da Fase 1

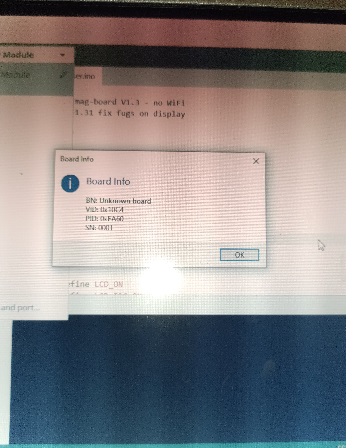

Erro ou falha após a correção

• Uma biblioteca Arduino necessária pode estar faltando. Certifique-se de que todas as bibliotecas exigidas pelo sketch mag-board_user estejam instaladas no Arduino IDE e repita a Fase 2.

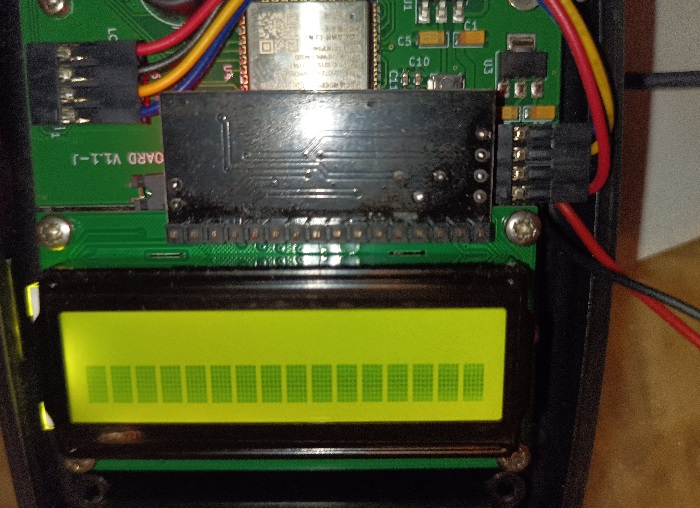

Tela em branco após a correção

Se o MAG-BOARD exibir uma tela em branco após a correção, o firmware do display precisa ser re-flasheado com a Flash Tool.

1. Baixe os recursos a seguir:

   • Como fazer o flash do MAG-BOARD (PDF)
   • Firmware do display — deluje.bin (.zip)

2. Extraia o ZIP e execute a Flash Tool. Quando a caixa de diálogo de inicialização aparecer, defina chipType como ESP32 e deixe todas as outras configurações inalteradas, depois clique em OK.

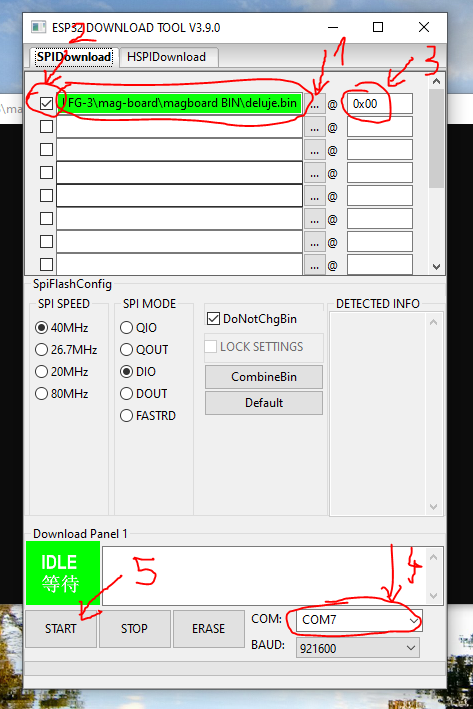

3. Na janela principal da Flash Tool:

   • Marque a caixa de seleção ao lado do primeiro slot de arquivo.
   • Clique em ... para localizar e selecionar deluje.bin da pasta extraída.
   • Defina o endereço de flash como 0x00.
   • Selecione a porta COM correta do seu MAG-BOARD no menu suspenso na parte inferior.
   • Clique em START e aguarde o status mudar de IDLE para FINISH.



4. Assim que FINISH aparecer, desconecte e reconecte o MAG-BOARD. O display deve funcionar normalmente.
