DIY Gradiometer Kit — Corrección de conexión WiFi

Este procedimiento corrige los problemas de conexión WiFi en el MAG-BOARD utilizado en el DIY Gradiometer Kit. Consta de tres fases: un flash de fábrica inicial, una carga de firmware mediante Arduino IDE y un flash final de firmware.

Descargar el paquete de corrección

Descargar paquete de corrección WiFi (.zip)

El ZIP contiene los archivos de firmware .bin y el sketch de Arduino mag-board_user necesarios para las tres fases siguientes.

Requisitos:

• MAG-BOARD conectado al PC a través de USB
• ESP32 Flash Download Tool
• Arduino IDE (versión gratuita)
• Archivos factory_WROOM-32.bin y mag_board_v1.32.bin del directorio .bin
• Software de usuario del MAG-BOARD del directorio mag-board_user

---

Fase 1 — Flash inicial

1. Conecte el MAG-BOARD al PC mediante USB.

2. Abra el ESP32 Flash Download Tool.

3. En la ventana de configuración, seleccione lo siguiente y haga clic en OK:

   • ChipType: ESP32
   • WorkMode: Develop
   • LoadMode: UART

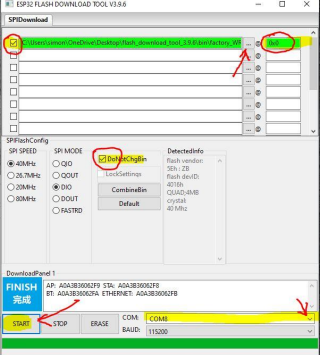

4. En el panel de configuración del flash:

   • Marque el primer espacio de archivo y seleccione factory_WROOM-32.bin (ubicado en el directorio .bin)
   • Establezca la dirección de flash en 0x0
   • Asegúrese de que DoNotChgBin esté seleccionado

5. Seleccione el puerto COM correcto para su MAG-BOARD.

6. Haga clic en START y espere hasta que el panel muestre FINISH.



---

Fase 2 — Carga mediante Arduino IDE

nota

Después de la Fase 1 dispondrá de firmware válido para la conexión WiFi, pero las Fases 2 y 3 siguen siendo necesarias para completar la corrección.

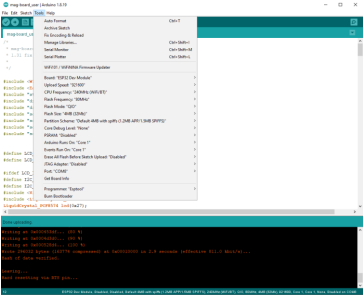

1. Abra Arduino IDE.
2. Cargue el software de usuario del MAG-BOARD ubicado en el directorio mag-board_user en la placa.

---

Fase 3 — Flash secundario

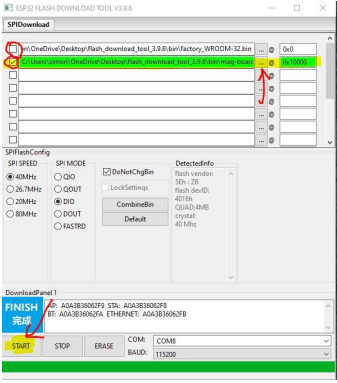

1. Vuelva a abrir el ESP32 Flash Download Tool.

2. Actualice la configuración del flash:

   • Desmarque el espacio del archivo factory_WROOM-32.bin
   • Marque un espacio de archivo y seleccione mag_board_v1.32.bin
   • Establezca la dirección de flash en 0x10000

3. Haga clic en START y espere hasta que el panel muestre FINISH.



La corrección de la conexión WiFi está ahora completada.

---

Resolución de problemas

Puerto COM no detectado

• Compruebe el Administrador de dispositivos en busca de errores de controlador
• Instale el controlador del puente USB a UART CP210x o CH340 según la revisión de hardware

FINISH no se muestra / la carga falla

• Verifique que el cable USB sea compatible con transferencia de datos (no solo de carga)
• Pruebe con un puerto USB diferente
• Reinicie el Flash Download Tool y vuelva a intentarlo desde la Fase 1

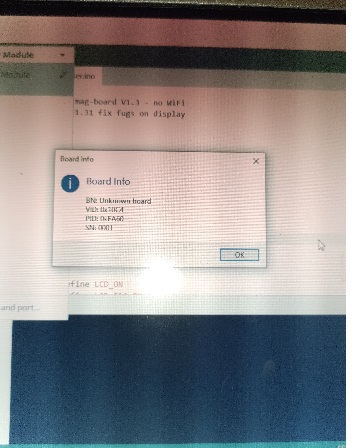

Error o bloqueo después de completar la corrección

• Es posible que falte una biblioteca de Arduino necesaria. Asegúrese de que todas las bibliotecas requeridas por el sketch mag-board_user estén instaladas en Arduino IDE y repita la Fase 2.

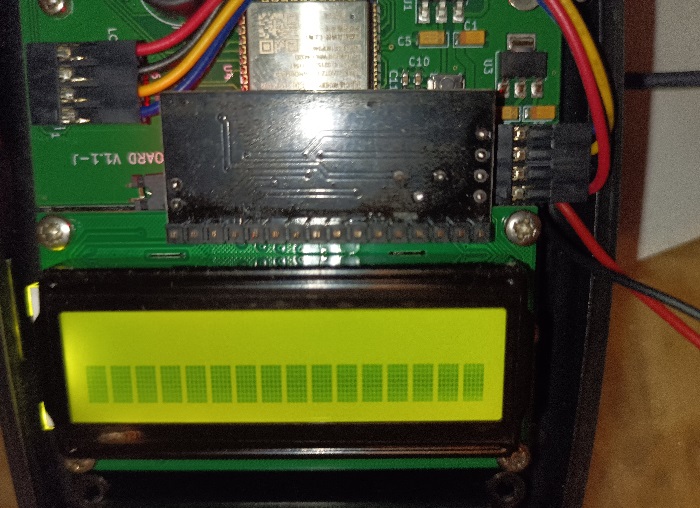

Pantalla en blanco después de completar la corrección

Si el MAG-BOARD muestra una pantalla en blanco tras la corrección, el firmware de la pantalla debe ser re-flasheado con el Flash Tool.

1. Descargue los siguientes recursos:

   • Cómo flashear el MAG-BOARD (PDF)
   • Firmware de pantalla — deluje.bin (.zip)

2. Extraiga el ZIP y ejecute el Flash Tool. Cuando aparezca el diálogo de inicio, establezca chipType en ESP32 y deje los demás ajustes sin cambios. Luego haga clic en OK.

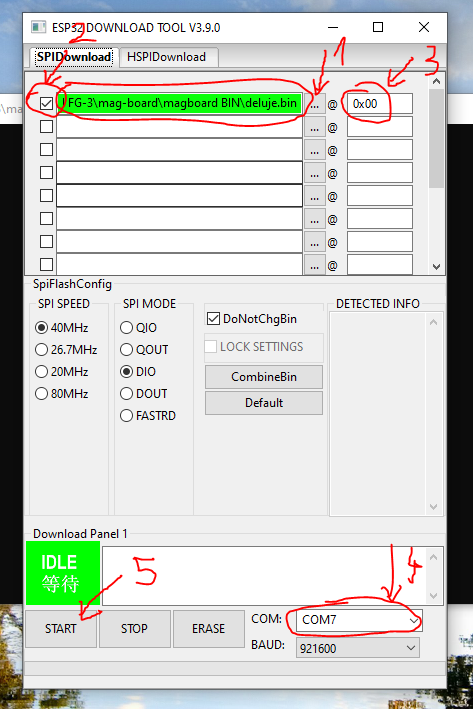

3. En la ventana principal del Flash Tool:

   • Marque la casilla de verificación junto al primer slot de archivo.
   • Haga clic en ... para buscar y seleccionar deluje.bin de la carpeta extraída.
   • Establezca la dirección de flash en 0x00.
   • Seleccione el puerto COM correcto de su MAG-BOARD en el menú desplegable inferior.
   • Haga clic en START y espere a que el estado cambie de IDLE a FINISH.



4. Una vez que aparezca FINISH, desconecte y reconecte el MAG-BOARD. La pantalla debería funcionar normalmente.
