在3D中查看扫描结果及地图

将勘测数据上传到 PolarWave Data 后，您可以将其作为完全交互式的3D模型、2D色彩图，或叠加在实时卫星地图上进行探索。本页介绍如何与各个视图进行交互。

提示

尚未上传？请先阅读 可视化您的勘测数据。

---

3D模型

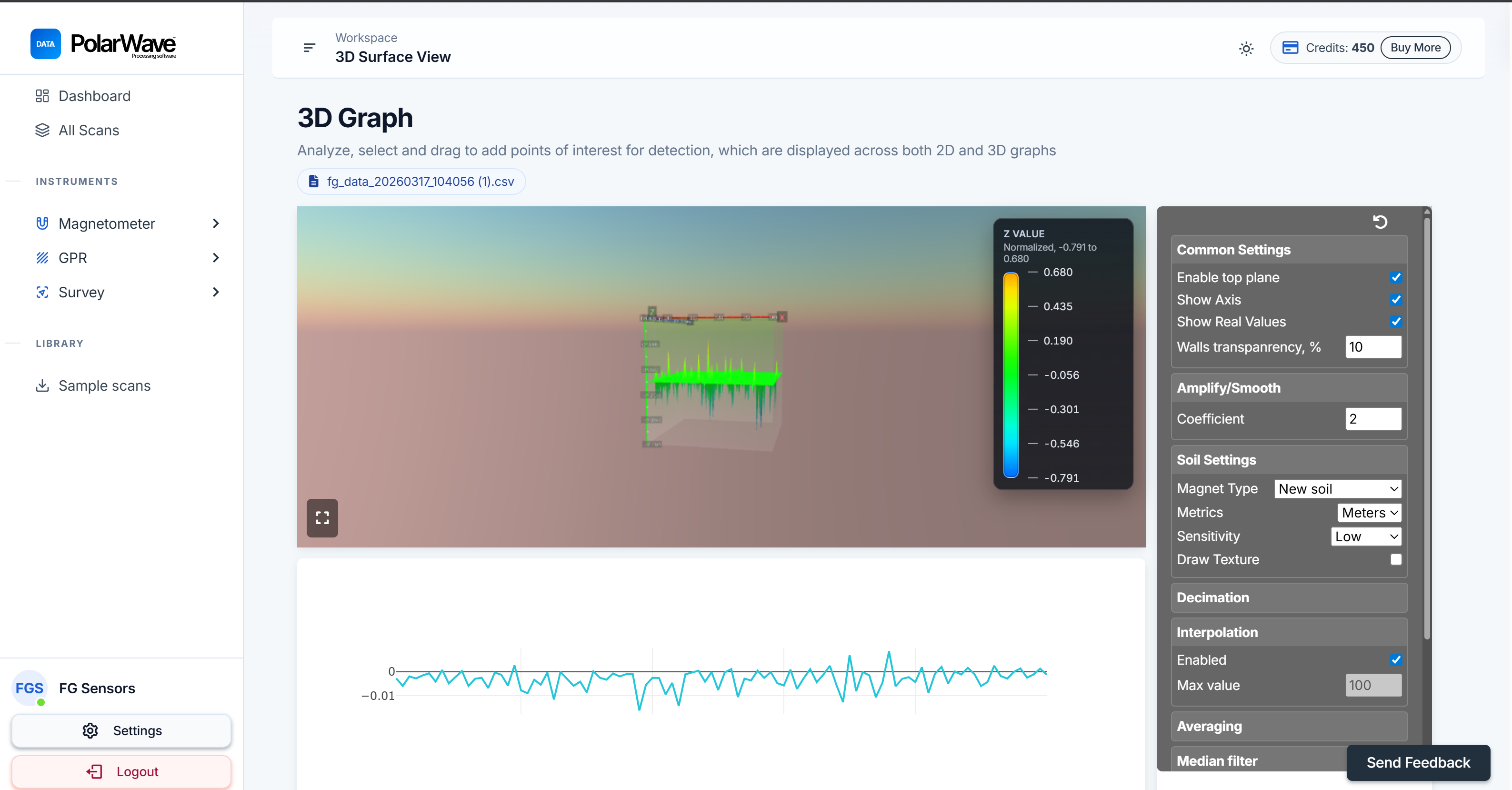

主查看器默认以 3D视图 打开 —— 即磁场数据的三维表面渲染图。

与模型交互

操作	方式
旋转	点击并拖动以旋转模型，从任意角度进行查看
缩放	上下滚动以放大或缩小
平移	右键点击并拖动（或在触控板上使用双指）以在表面上平移
标签	点击1D或3D图表，在感兴趣的点上放置标签

切换视图模式

使用左侧边栏中的 Magnetometer 部分，随时在视图之间切换：

视图	最适用于
1D	原始磁场信号的折线图 —— 识别勘测线上的单个异常体
2D	平面俯视色彩图 —— 清晰呈现异常体的空间位置
3D	交互式三维表面渲染 —— 了解异常体的深度和形状
Maps	利用GPS坐标将扫描结果叠加在卫星或街道地图上

---

地图视图

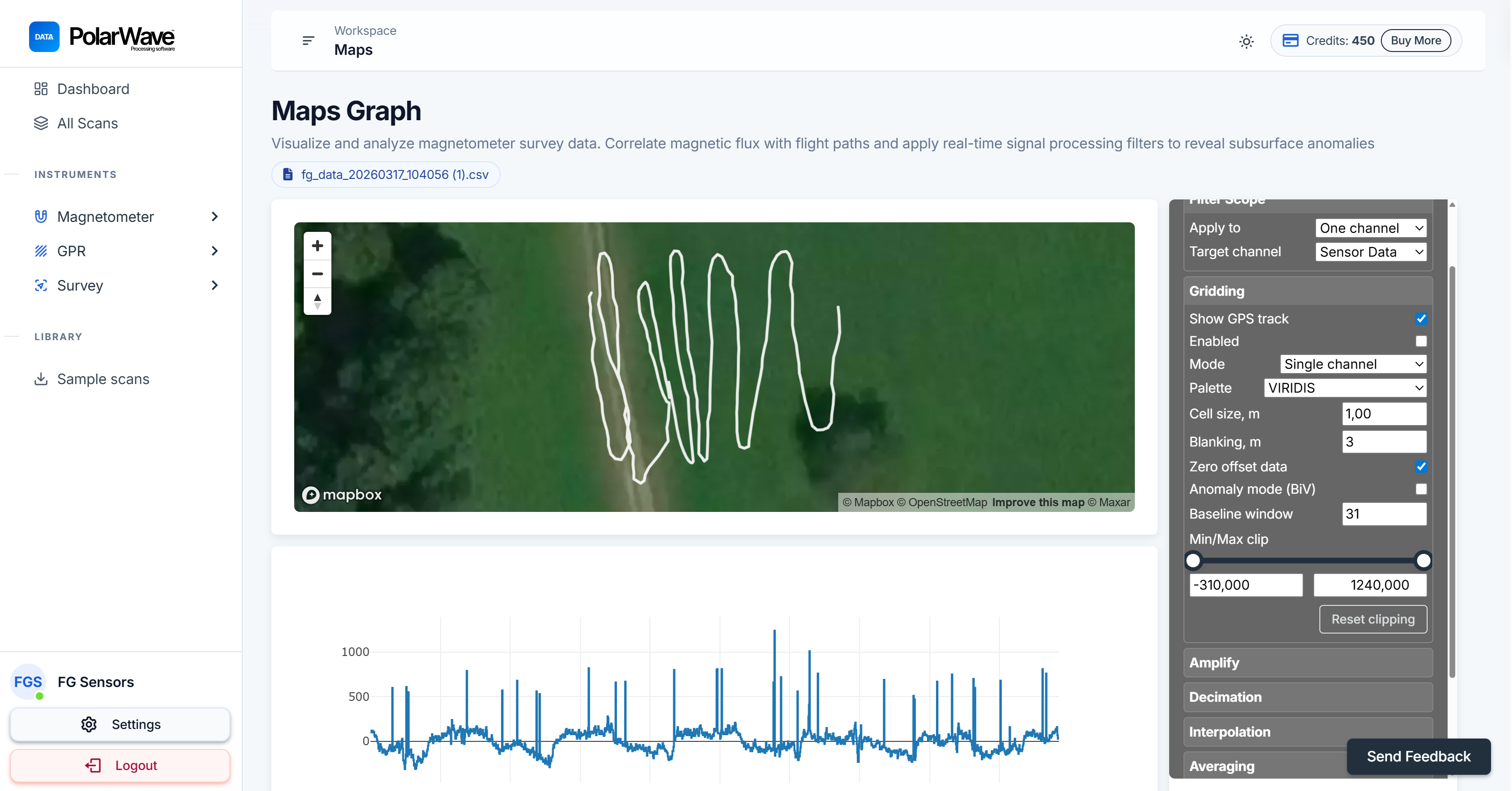

切换到地图视图

1. 点击Magnetometer部分左侧边栏中的 Maps。

2. 地图初始仅显示一条 GPS轨迹线，表示您在勘测过程中行走的路径。这是正常的 —— 因为尚未应用网格化处理。

备注

GPS轨迹线确认您的位置数据已正确记录，且PolarWave Data知道在地图上何处放置您的扫描结果。

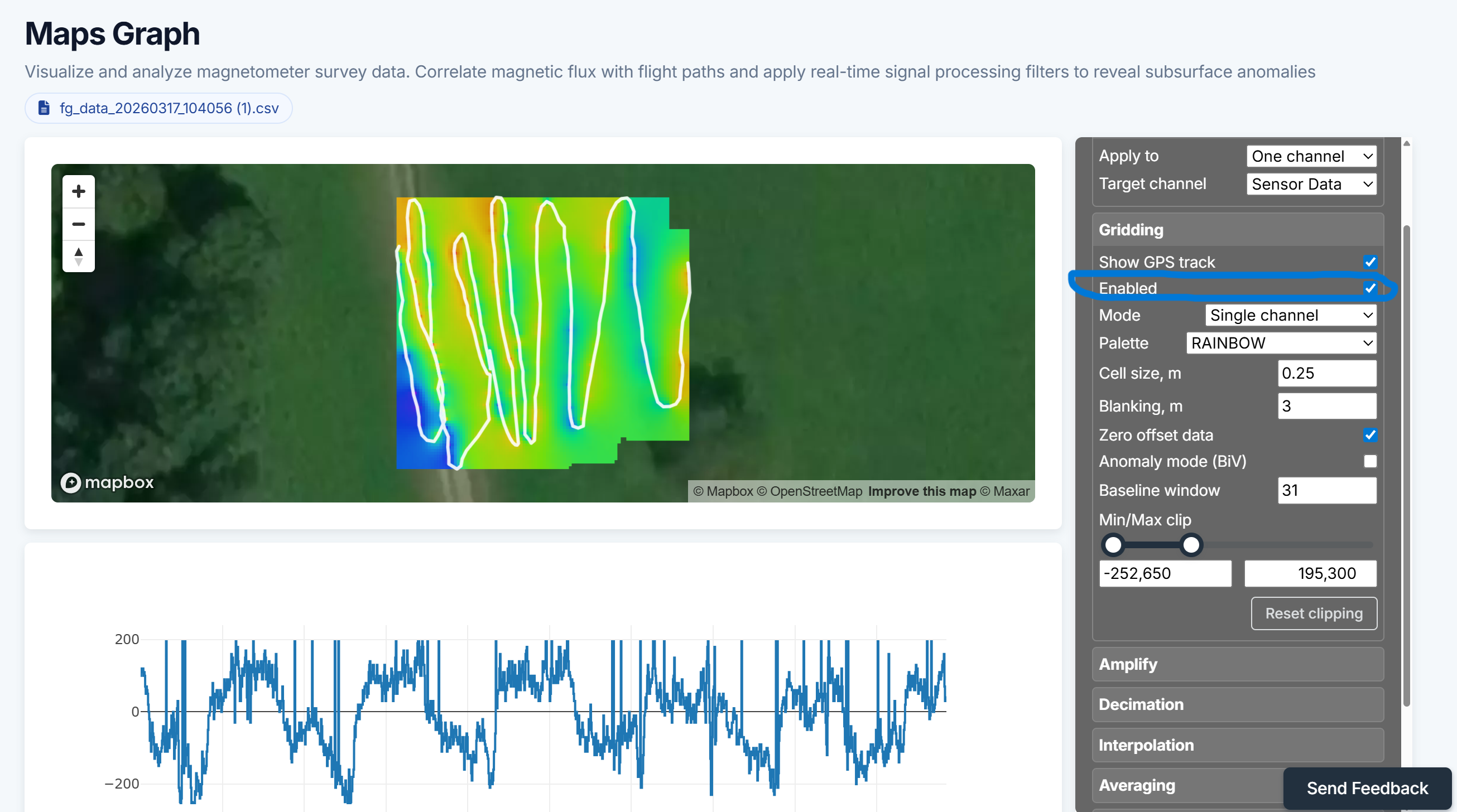

启用网格化

网格化处理将您的勘测数据插值到您所覆盖的区域，把原始GPS轨迹转化为填充色彩图：

1. 查看地图视图中的 右侧面板。
2. 找到 Gridding 开关并将其打开。

3. 地图将在几秒内更新，将您的扫描结果以彩色编码网格的形式叠加在地图背景上显示。

提示

如果您的网格地图看起来斑驳或有大片空白区域，通常意味着勘测线间距过大。勘测时使用更密集的线间距可获得更平滑、更完整的网格。

继续阅读 分析和绘制您的扫描地图，以微调滤波器和网格化设置。
