Visualiza los datos de tu levantamiento

Solo para FGA Logger

Esta guía aplica exclusivamente al FG Sensors FGA Logger. Otros sensores y registradores utilizan flujos de trabajo diferentes.

El FG Sensors FGA Logger captura datos del campo magnético de hasta dos sensores de núcleo saturado durante un levantamiento en campo. Una vez completado el levantamiento, subes el archivo de datos en bruto a PolarWave Data — una plataforma basada en navegador — que se encarga del procesamiento y te ofrece tres formas potentes de explorar tus resultados:

  • Modelo de superficie 3D — una representación interactiva que muestra la profundidad y la forma de las anomalías
  • Mapa de color 2D — una vista plana cenital para análisis espacial
  • Superposición en mapa — tu escaneo colocado sobre un mapa satelital en vivo usando coordenadas GPS

Lo que necesitas​

  • Un levantamiento completado — archivo de datos en bruto exportado desde tu FGA Logger
  • Un navegador web moderno (Chrome, Firefox, Edge o Safari)
  • Una cuenta de PolarWave Data en polarwave.app
  • Datos GPS incrustados en tu archivo — necesarios para la vista de mapa (la mayoría de las exportaciones del kit los incluyen automáticamente)

Paso 1: Crea tu cuenta de PolarWave Data​

PolarWave Data es la plataforma web utilizada para procesar y visualizar datos de tu FGA Logger. No se requiere instalación de software.

  1. Abre tu navegador y ve a polarwave.app
  2. Haz clic en Sign Up para crear una cuenta gratuita, o en Sign In si ya tienes una.
  3. Una vez que hayas iniciado sesión, verás el panel principal con tu biblioteca de datos.

Paso 2: Exporta tu archivo de datos desde el registrador​

Antes de subir, asegúrate de que tu archivo de datos esté listo:

  • Formato de archivo: PolarWave Data acepta el formato de salida estándar del FGA Logger. El archivo normalmente se guarda directamente en una tarjeta SD o se transfiere por USB.
  • GPS: Confirma que el registro GPS estaba activo durante tu levantamiento. Sin coordenadas GPS, la vista de mapa no estará disponible.
  • Nombre del archivo: Conserva el nombre de archivo original — ayuda a PolarWave Data a detectar automáticamente el tipo de dispositivo.
tip

Si no estás seguro de si se registró el GPS, abre el archivo en un editor de texto y busca columnas de latitud/longitud o sentencias NMEA cerca del inicio.

Paso 3: Sube a PolarWave Data​

  1. Desde el panel de PolarWave Data, haz clic en Survey en el menú de navegación izquierdo.

  2. Haz clic en el botón Search para abrir el panel de carga.

PolarWave Data — haz clic en Search para abrir el panel de carga

  1. Haz clic en Select File — o arrastra y suelta tu archivo de datos directamente en el área de carga.

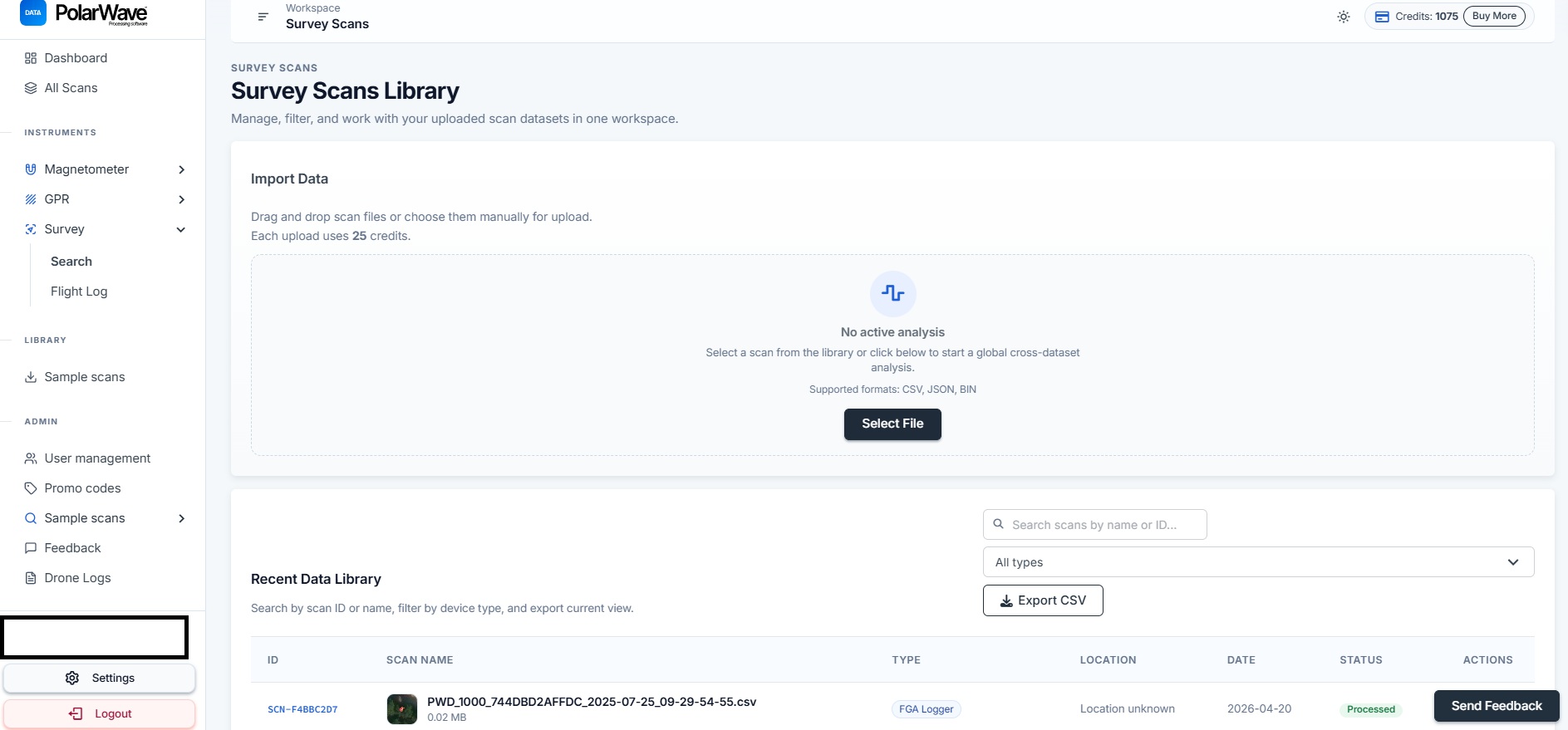

PolarWave Data — área de carga Select File

  1. En el menú desplegable Device Type, selecciona tu modelo de FGA Logger. Si no estás seguro, déjalo sin seleccionar — PolarWave Data identificará el formato automáticamente.

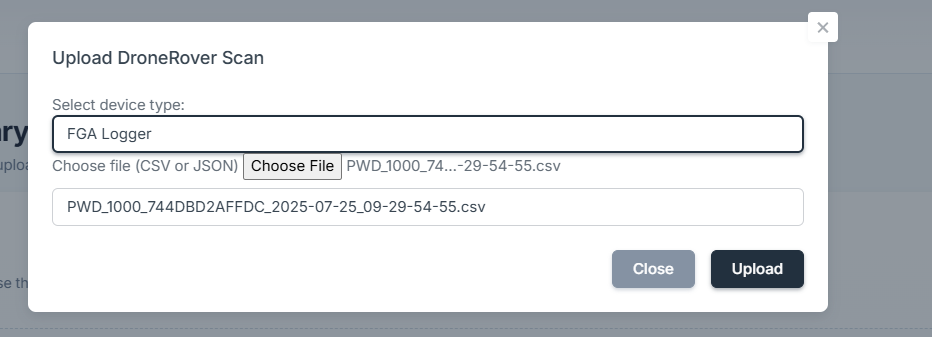

PolarWave Data — menú desplegable Device Type para FGA Logger

  1. Haz clic en Upload. Aparecerá una barra de progreso mientras el archivo se transfiere y procesa.

  2. Una vez completado, tu levantamiento aparecerá como una nueva entrada en la Data Library.

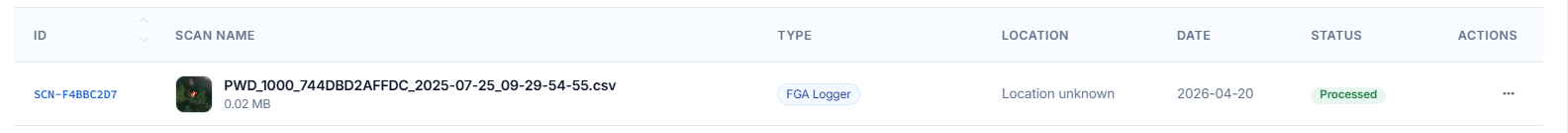

PolarWave Data — entrada del levantamiento en la Data Library tras una carga exitosa

nota

El tiempo de procesamiento depende del tamaño del archivo. La mayoría de los levantamientos del FGA Logger se completan en pocos segundos hasta un minuto.

Paso 4: Abre tu escaneo​

  1. En la Data Library, haz clic en el nombre del levantamiento que acabas de subir.
  2. El visor se abrirá en la vista Explorer de forma predeterminada — tu escaneo superpuesto en un mapa satelital usando tu trayectoria GPS.
  3. Para cambiar a 3D, haz clic en 3D View en la barra lateral izquierda, bajo la sección Survey.

Continúa con Ver tu escaneo en 3D y en el mapa para interactuar con tus resultados.
