在 3D 和地图上查看您的扫描结果

将勘测数据上传至 PolarWave Data 后，您可以将其作为交互式 3D 模型或叠加在卫星地图上的色彩图进行探索。本页介绍如何与每种视图进行交互。

提示

尚未上传？请先阅读可视化您的勘测数据。

切换视图​

打开勘测记录后，使用左侧边栏中的 Survey 部分在各视图之间切换：

视图最适用于
Explorer带有色彩网格叠加的卫星地图——默认打开
3D View交互式三维表面渲染——用于理解异常体的深度和形状
Search上传新的勘测文件

Explorer 视图（默认）​

打开勘测记录时，Explorer 将自动打开——您的扫描结果将以色彩编码网格的形式叠加在实时卫星地图上。

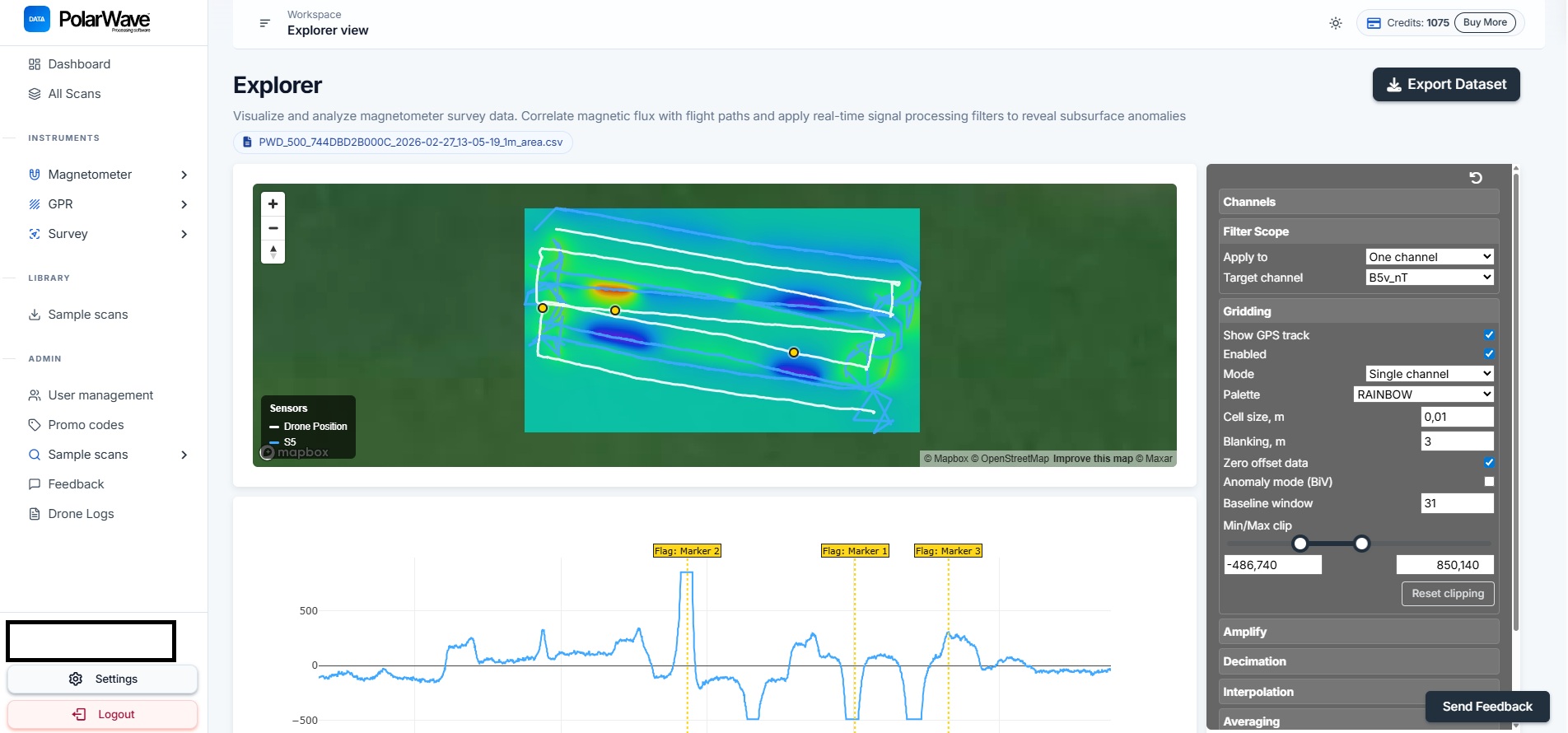

FGA Logger — Explorer 视图，显示叠加在卫星地图上的勘测扫描结果

  • 色彩网格显示勘测区域内磁梯度的强度分布。
  • 使用右侧面板调整网格设置、色彩调色板和截断范围。
备注

如果您只看到 GPS 轨迹线而没有色彩网格，说明网格功能尚未启用。请在右侧面板中开启 Gridding 开关。

3D View​

查看扫描结果的三维表面模型：

  1. 点击左侧边栏 Survey 部分下方的 3D View。

PolarWave Data — 左侧边栏 Survey 部分，显示 3D View 选项

3D 模型将磁场数据渲染为三维表面——峰值和谷值代表所测梯度的变化。

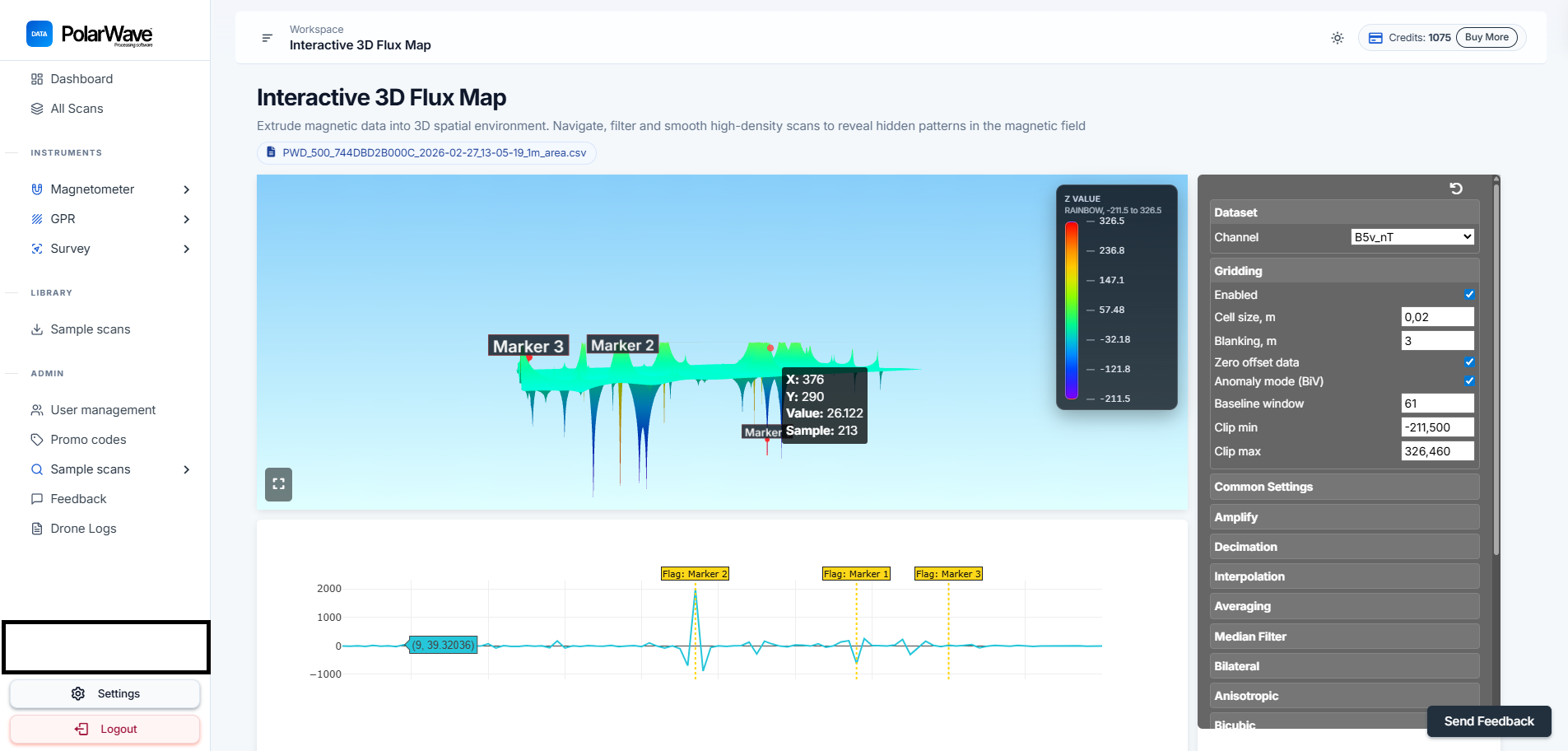

FGA Logger — 磁场勘测扫描的 3D 表面模型

与模型交互​

操作方式
旋转点击并拖动以旋转模型，从任意角度查看
缩放向上或向下滚动以放大或缩小
平移右键点击并拖动（或在触控板上使用双指）以平移表面
标签点击图形以在感兴趣的点上放置标签

选择通道​

FGA Logger 可记录最多两个磁通门传感器的数据，每个传感器具有三个轴向及总矢量幅值。所有可用通道显示在右侧面板顶部。

通道组描述
B1x / B1y / B1z传感器 1 各轴的单独读数
B1v传感器 1 的总矢量幅值
B2x / B2y / B2z传感器 2 各轴的单独读数
B2v传感器 2 的总矢量幅值
Gx / Gy / Gz传感器间各轴的梯度
Gv总梯度矢量幅值

点击 All 显示所有通道，点击 None 取消选择所有通道，或点击各通道标签以逐个切换其开/关状态。视图将即时更新。

提示

对于大多数埋藏物体探测勘测，建议使用 Gv（总梯度）——它将三个轴合并为单一数值，对局部异常最为敏感。

Explorer 地图视图​

启用网格​

如果地图只显示 GPS 轨迹线，则需要开启网格功能：

  1. 查看 Explorer 视图中的右侧面板。
  2. 找到 Gridding 开关并将其打开。

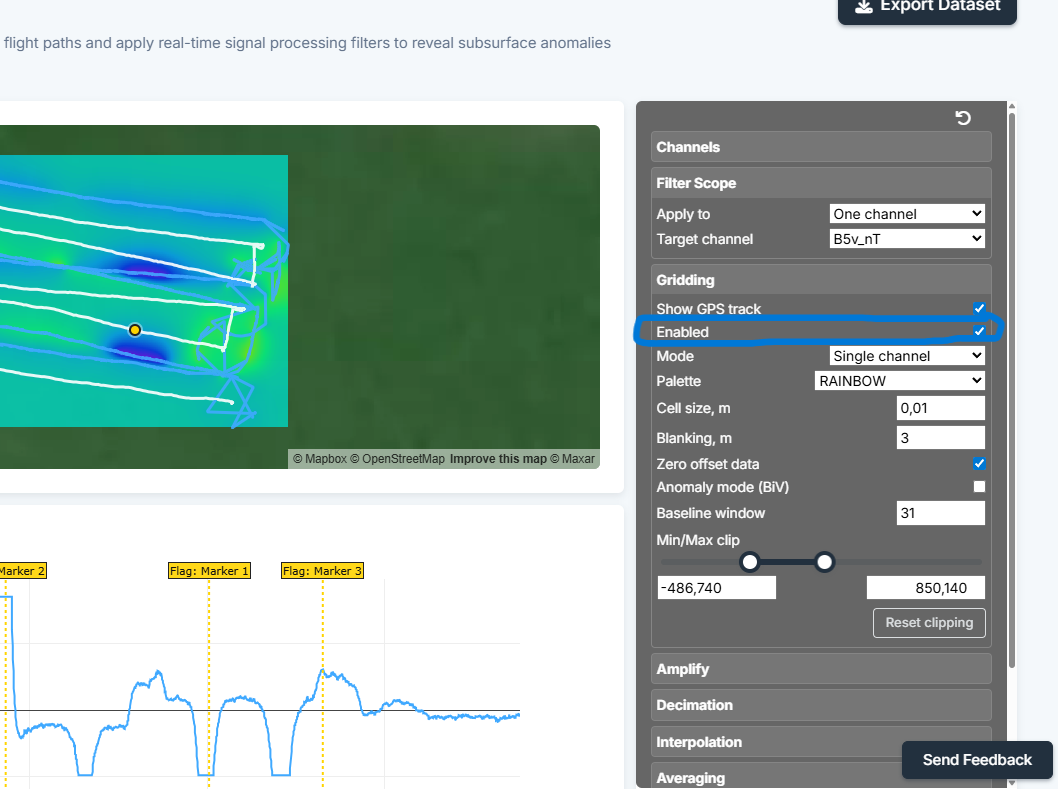

PolarWave Data — FGA Logger Explorer 视图中已启用的 Gridding 开关

  1. 地图将在数秒内更新，将您的扫描结果以色彩编码网格的形式叠加在卫星地图上显示。
提示

如果您的网格地图看起来不连续或存在大面积空白区域，通常意味着勘测线间距过大。在勘测过程中采用更紧密的线间距，可以获得更平滑、更完整的网格。

继续阅读分析和映射您的扫描结果，以微调滤波器和网格设置。
